孔板流量計產品概述
標準孔板流量計有著悠久的歷史背景,各種試驗數據齊全。結構簡單,無可動部件、長期使用穩定可靠,精度高。有豐富的設計制造和應用經驗。標準化程度高,線性好,可不必進行實流標定??装辶髁坑?jì)有可靠的實驗數據和完善的國際(ISO5167-2003)、國家標準(GB2624-2006)。在國外和國內有著其固有的巨大市場,用戶熟悉、數據完善;遵循國際標準計算與加工、使用靈活方便;國內目前流量測量中應用最廣泛的仍然是差壓式流量計。它在蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、
造紙、制藥、食品和化纖等行業中被廣泛使用。
孔板流量計測量原理

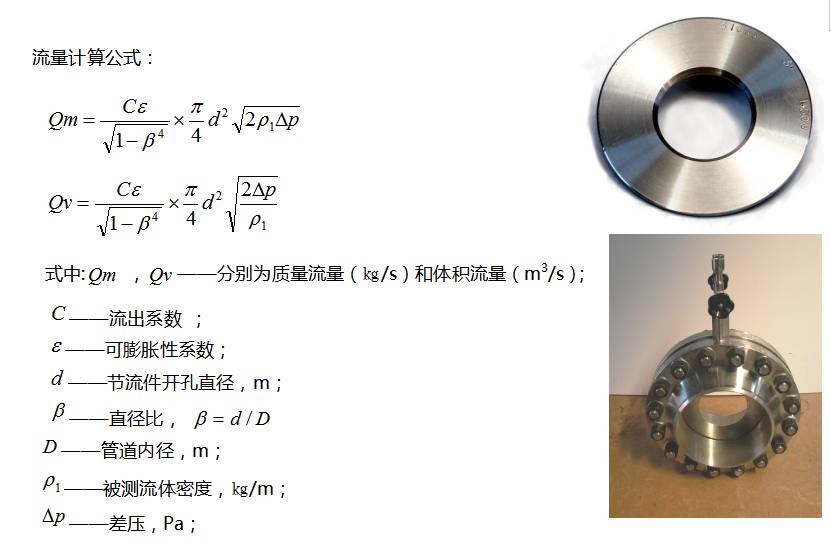

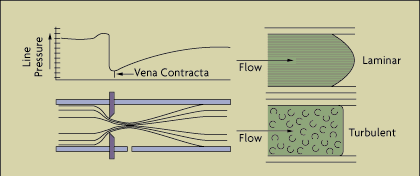

充滿管道的流體,當它們流經管道內的流量孔板時,流速將在流量孔板的節流處形成局部收縮,從而使流速加快,靜壓力降低,于是在標準孔板前后便產生了壓力降或叫壓差,介質流動的流量愈大,在流量孔板前后產生的壓差也就愈大,所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程式(能量守恒定律)的原理為基礎的。
孔板流量計產品特點
1. 管道口徑使用范圍大。
2. 測量精度高,范圍寬。
3. 可適用于高溫,高壓及超低溫等各種工況條件。
4. 可適用于各種材質。
5. 適用介質范圍廣,可對各種液體、氣體及蒸汽的流量測量。
6. 壓力損失較大約為差壓的一半。
孔板流量計主要技術參數
公稱直徑 | 25mm≤DN≤2400mm |
公稱壓力 | PN≤42Mpa |
工作溫度 | -50℃≤t≤550℃ |
孔 徑 比 | 0.10≤β≤0.75 |
雷諾數范圍 | 當0.10≤β≤0.56時 5000≤ReD,當0.45≤β≤0.75時 10000≤ReD |
精 度 | 1.0級,1.5級,2.0級 |
連接方式 | 焊接、法蘭連接 |
五、結構形式

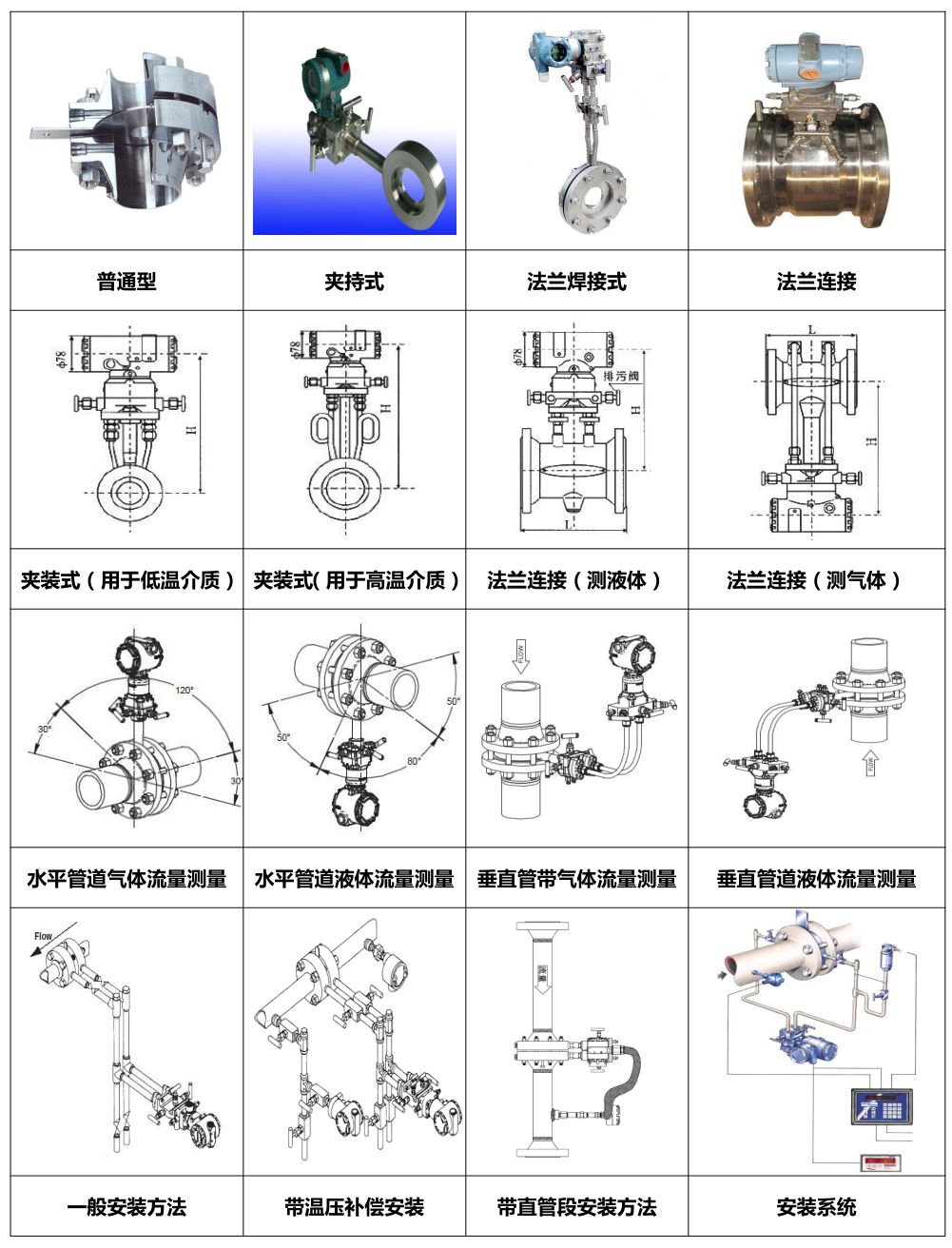

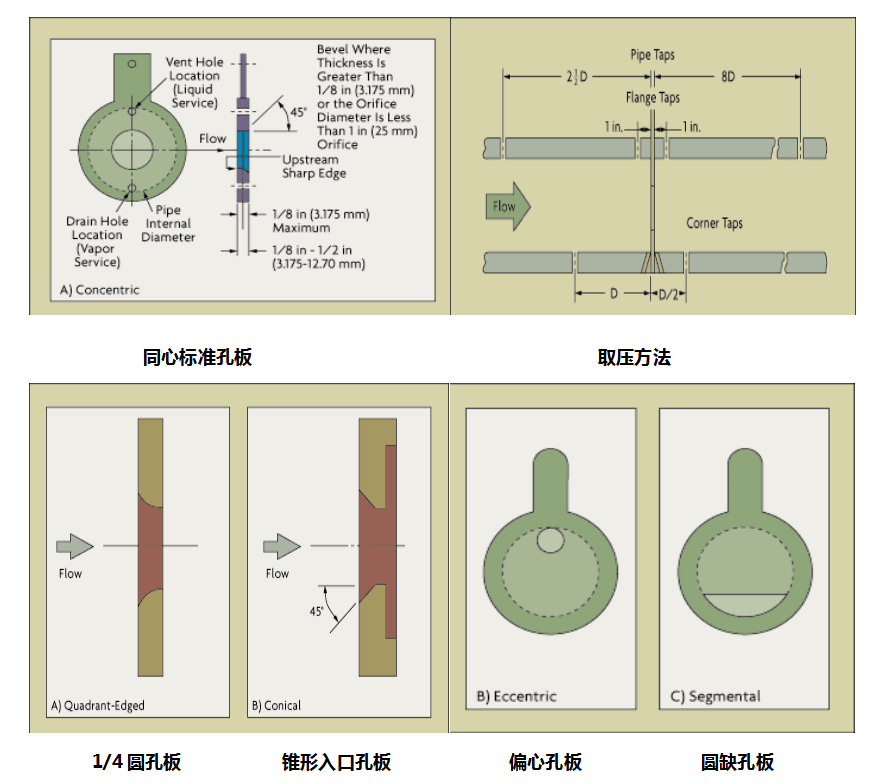

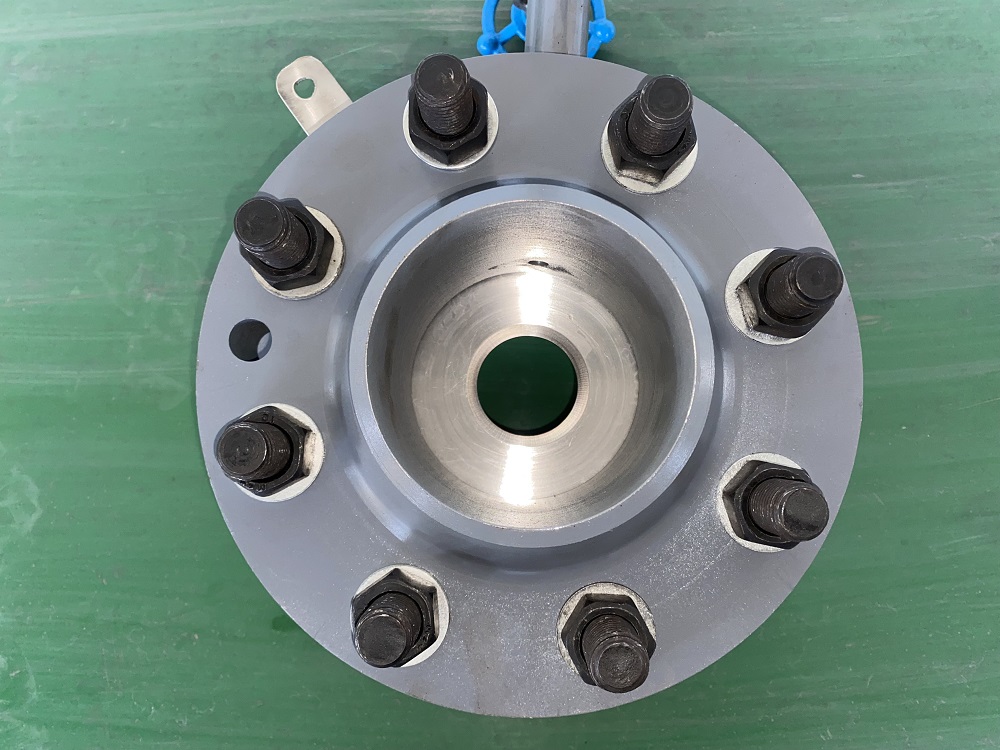

孔板流量計根據開孔形式和安裝方式分為多種結構如下圖
