渦街流量計的安裝設計
發布時間:2021-08-28 08:57:30| 瀏覽次數:

    儀表的正確安裝是保障儀表正常運行的重要環節,若安裝不當,輕則影響儀表的使用精度,重則會影響儀表的使用壽命,甚至?xí)p壞儀表。

   (一):安裝儀表的環境要求:

             1. 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

             2. 避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝,須有隔熱通風措施。

          3. 避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。

          4. 渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若必須安裝,須在其上下游 2D處加設管道緊固裝置,并加防振墊,加強抗振效果。

             5. 儀表最好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成 U 形,避免水順著電纜線進入放大器殼內。

          6. 儀表安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。

   (二)儀表管道安裝要求:

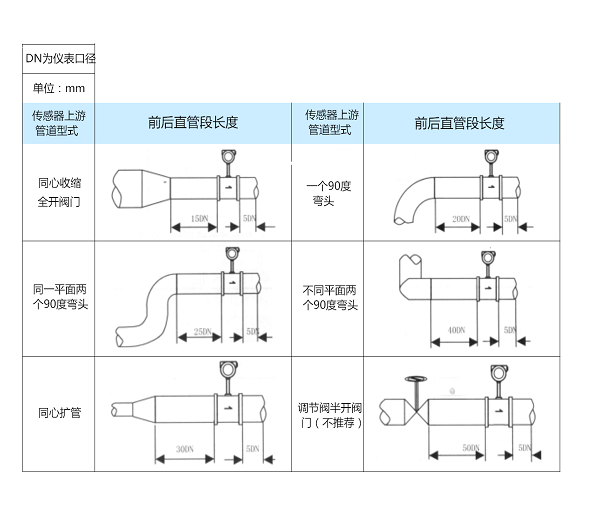

           1. 渦街流量?jī)x表對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量精度。儀表的上下游直管段長度要求見下圖。





     注:調節閥盡可能不安裝在渦街流量?jī)x表的上游,而應安裝在渦街流量?jī)x表的下游 10D 處。



              2 上、下游配管內徑應相同。如有差異,則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系:

                                                   0.98Db≤Dp≤1.05Db

                  上、下游配管應與流量?jī)x表表體內徑同心,它們之間的不同軸度應小于 0.05Db

          3. 儀表與法蘭之間的密封墊,在安裝時不能凸入管內,其內徑應比表體內徑大 1-2mm。

          4. 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時,測壓孔應設置在下游 3-5D 處,測溫孔應設置在下游 6-8D處。D 為儀表工稱口徑,單位:mm。

          5. 儀表在在管道上可以水平、垂直或傾斜安裝。

             6. 測量氣體時,在垂直管道安裝儀表,氣體流向不限。但若管道內含少量液體,為了防止液體進入儀表測量管,氣流應自下而上流動。

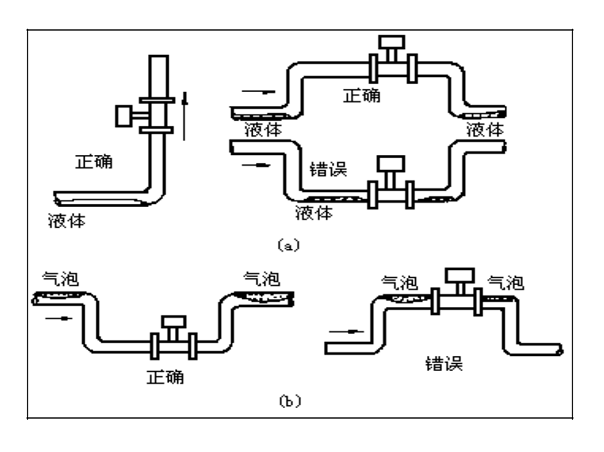

          7. 測量液體時,為了保證管內充滿液體,所以在垂直或傾斜管道安裝儀表時,應該保證液體流動方向從下而上。若管道內含少量氣體,為了防止氣體進入儀表測量管,儀表應安裝在管線的較低處,如圖(四)b 所示。


         8. 測量高溫、低溫介質時,應注意保溫措施。轉換器內部(表頭殼體內)高溫一般不應超過 70℃;低溫易使轉換器內部出現凝露,降低印制電路板的絕緣阻抗,影響儀表正常工作。

        選購流量計就選淄博沃森測控科技有限公司,我們將竭誠為您服務!
