液體渦輪流量計安裝使用和調整
發布時間:2021-08-31 10:25:39| 瀏覽次數:

一: 安裝

  傳感器的安裝方式根據規格不同,采用螺紋或法蘭連接,安裝方式見圖一、圖二、圖三,安裝尺寸見表二。

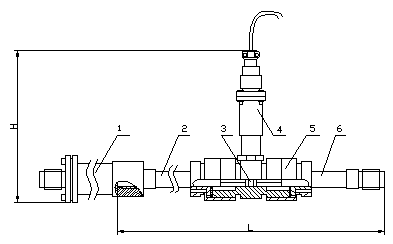

        1.過濾器 2.前直管段 3.葉輪 4.前置放大器 5.殼體 6.后直管段

                  整表結構圖




1. 壓緊圈  2.螺栓4×14  3.墊圈  4.密封墊圈  5.鋼絲1Cr18Ni9Ti-0.8×2.5  6.過濾網  7.座

                                             過濾器結構圖

                            圖一  LWGY—4~10傳感器結構及安裝尺寸示意圖




                             1.殼體  2前導向件  3葉輪  4后導向件  5前置放大器

                                  圖二  LWGY—15~40傳感器結構及安裝尺寸示意圖


         1.球軸承  2.前導向件  3.漲圈  4.殼體  5.前置放大器  6.葉輪  7.軸承   8.軸

                             圖三  LWGY—50~200傳感器結構及安裝尺寸示意圖

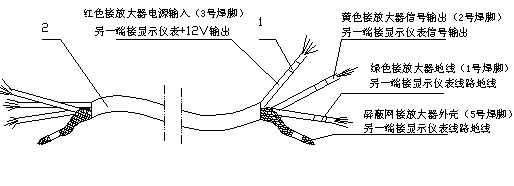

                             圖四  傳感器與顯示儀表接線示意圖




公稱通徑

(mm)

L(mm)

H(mm)

G

Lˊ(mm)

D(mm)

d(mm)

孔數

LWGY-4

4

275

145

G1/2

215




LWGY-6

6

275

145

G1/2

215




LWGY-10

10

455

165

G1/2

350




LWGY-15

15

75

173

G1





LWGY-20

20

85

173

G1





LWGY-25

25

100

173

G5/4





LWGY-32

32

140

175

G11/2





LWGY-40

40

140

178

G2


Ф110

Ф18

4

LWGY-50

50

150

252



Ф125

Ф18

4

LWGY-65

65

180

278



Ф145

Ф18

4

LWGY-80

80

200

287



Ф160

Ф18

8

LWGY-100

100

220

322



Ф180

Ф18

8

LWGY-125

125

250

347



Ф210

Ф18

8

LWGY-150

150

300

367



Ф250

Ф22

8

LWGY-200

200

360

415



Ф295

Ф22

12

  傳感器可水平、垂直安裝,垂直安裝時流體方向必須向上。液體應充滿管道,不得有氣泡。安裝時,液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段,下游端應不少于5倍公稱通徑的直管段,其內壁應光滑清潔,無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準,連接密封用的墊圈不得深入管道內腔。

傳感器應遠離外界電場、磁場,必要時應采取有效的屏蔽措施,以避免外來干擾。

為了檢修時不致影響液體的正常輸送,建議在傳感器的安裝處,安裝旁通管道。

傳感器露天安裝時,請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。

 當流體中含有雜質時,應加裝過濾器,過濾器網目根據流量雜質情況而定,一般為20~60目。當流體中混有游離氣體時,應加裝消氣器。整個管道系統都應良好密封。

 用戶應充分了解被測介質的腐蝕情況,嚴防傳感器受腐蝕。

二:使用和調整

使用時,應保持被測液體清潔,不含纖維和顆粒等雜質。

傳感器在開始使用時,應先將傳感器內緩慢的充滿液體,然后再開啟出口閥門,

    嚴禁傳感器處于無液體狀態時受到高速流體的沖擊

傳感器的維護周期一般為半年。檢修清洗時,請注意勿損傷測量腔內的零件,特

  別是葉輪。裝配時請看好導向件及葉輪的位置關系。

傳感器不用時,應清洗內部液體,且在傳感器兩端加上防護套,防止塵垢進入,

  然后置于干燥處保存。

    配用時的過濾器應定期清洗,不用時,應清洗內部的液體,同傳感器一樣,加防塵套,置于干燥處保存。

傳感器的傳輸電纜可架空或埋地敷設(埋地時應套上鐵管。)

在傳感器安裝前,先與顯示儀表或示波器接好連線,通電源,用口吹或手撥葉輪,使其快速旋轉觀察有無顯示,當有顯示時再安裝傳感器。若無顯示,應檢查有關各部分,排除故障。

     選購流量計就選淄博沃森測控科技有限公司,我們將竭誠為您服務!
