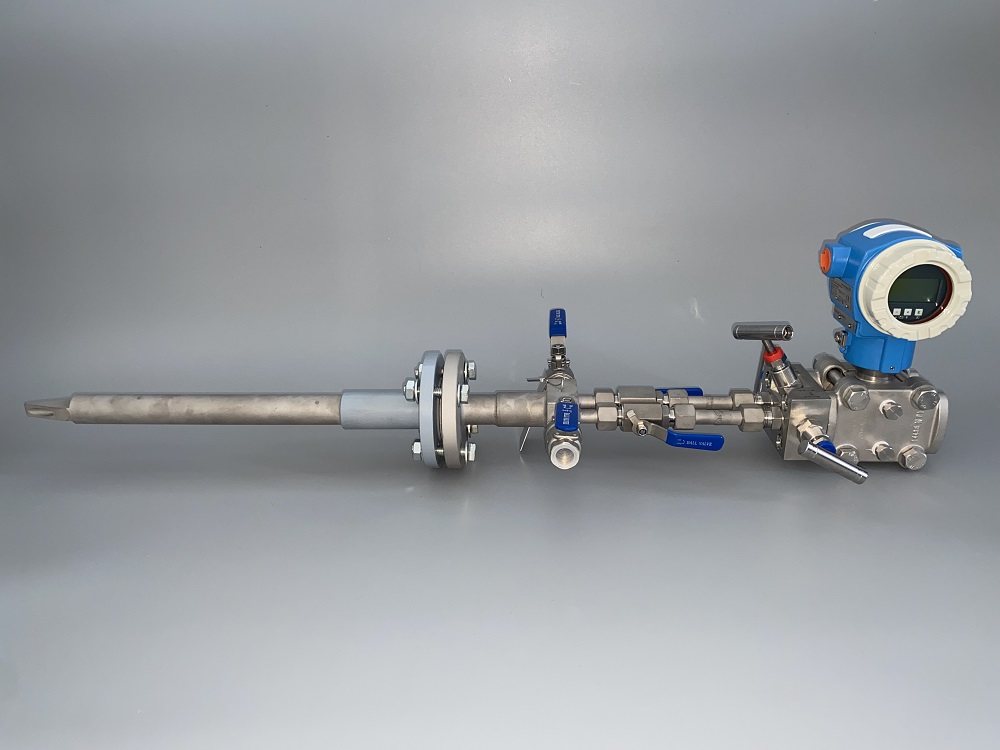

產品概述

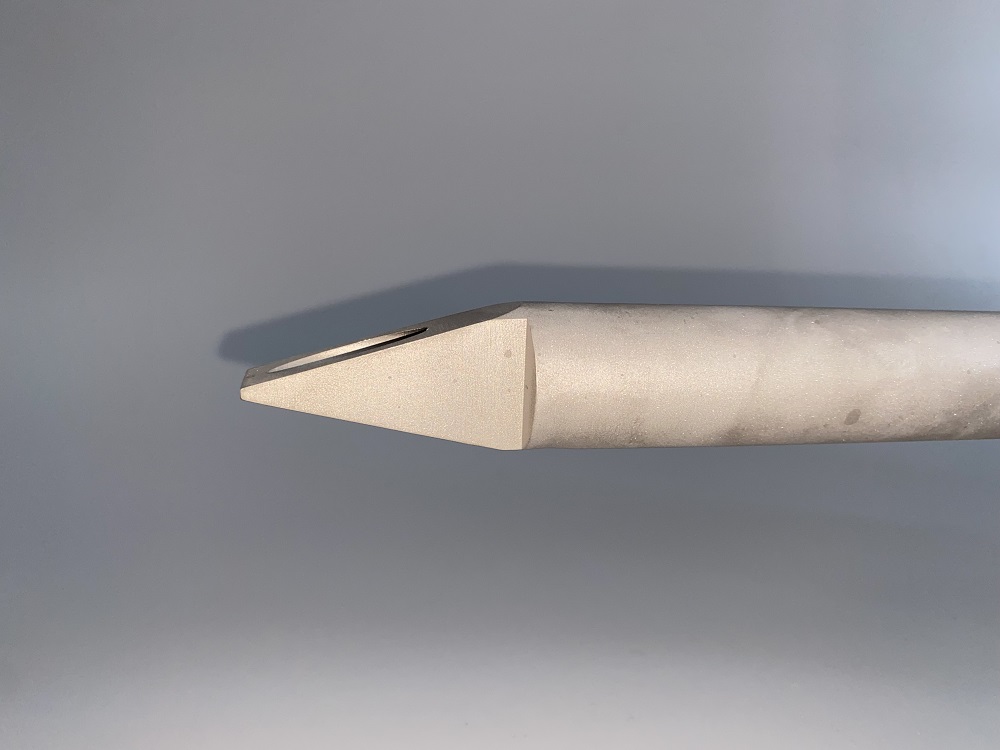

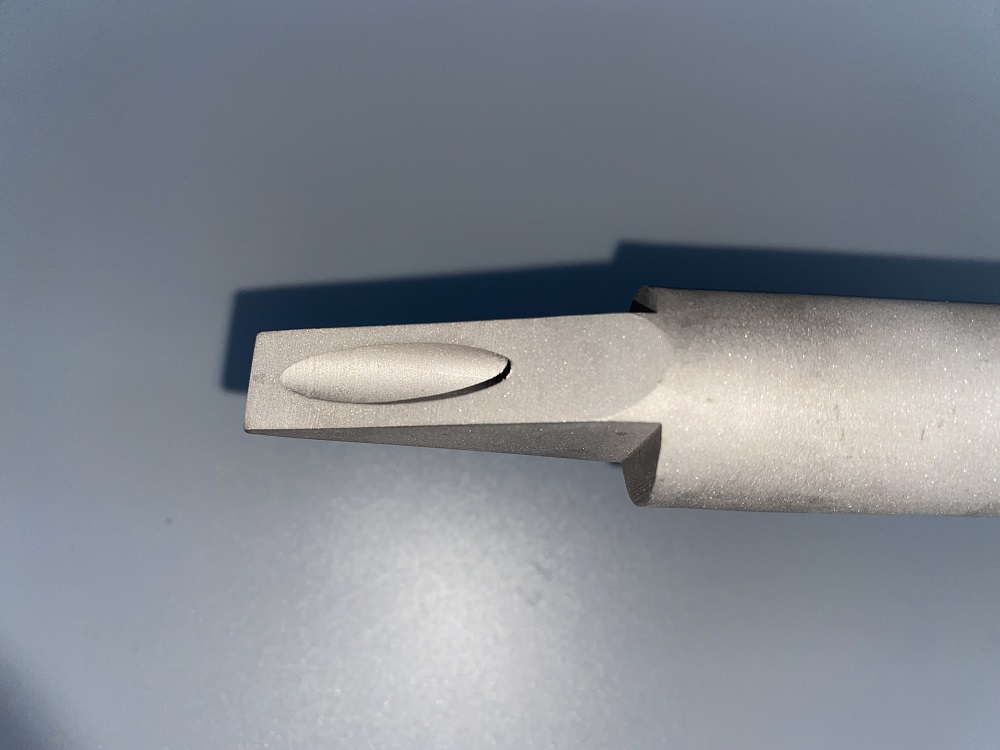

畢拓巴流量計是一種差壓式流量計,是根據國際標準ISO3966《封閉法管道中流體測量———采用皮拓靜壓管的速度面積法》進行設計的,具體的應用過程中,利用皮拓管原理提取流體流速,然后換算成流體的質量流量或者體積流量。該流量計采用非收縮節流設計,實際的流速測量過程中,首先需要將傳感器插入到氣體管道的中心位置,將總壓孔對準流體的流動方向,此時,總壓與靜壓的差值為管道的差壓,然后利用畢拓巴流量計的風動標定曲線擬合出該測量點的標準差壓,根據這一標準差壓就能夠計算出流體的流量。流量計的傳感器一般安裝在與水平管道垂直的上方管道的中心線位置,取壓口與傳感器平行線成30°,取壓口遇到雜質時,重力作用下,雜質會自行脫落,因此不用擔心雜質會粘附在取壓口上,堵塞流量計,影響流量計的測量精度。
二、產品特點
與傳統的差壓流量計相比,畢拓巴流量計具有防堵塞、耐磨、節能、適用性強、結構簡單安裝便捷、測量精度高、測量范圍廣等優點,現階段應用十分的廣泛。隨著科學技術的快速發展,未來還將產生許多新型的流量儀表,但無論是哪一種流量儀表,都有一定的適用條件,有一定的局限性,在實際的工業生產過程中,作業人員要能夠介質的性質以及各自的測量環境,合理的選擇適當?shù)臏y量儀器,提高測量的精準度,降低測量過程中的能源損耗,盡量節省企業的生產成本,為企業創造更多的經濟效益。

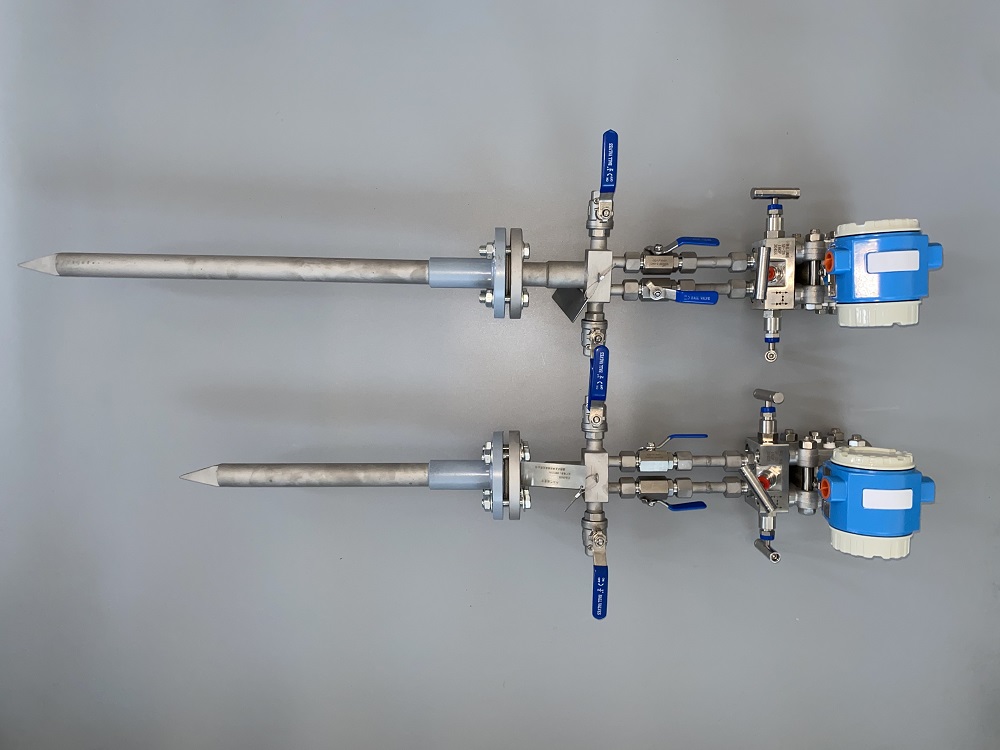

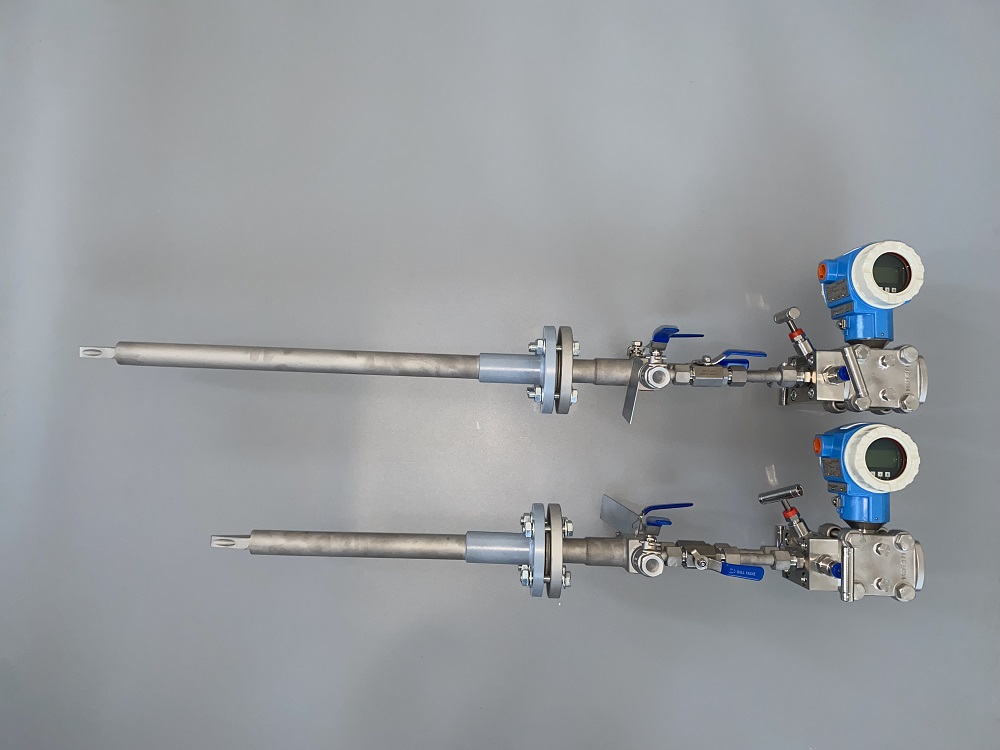

由于沒有活動部件,幾乎無壓力損失,安裝維修方便,畢拓管流量計結構簡單,傳感器與顯示表頭一體化連接,液晶顯示差壓變送器的就地顯示,度數清晰直觀,安裝方便,可實現在線拔插,進行多管道測量。還可以實現不同管徑多項測量,只需講對應的參數輸入到顯示儀表內即可,操作方便,主要功能是解決傳感器的堵塞問題和磨損問題。
三、技術參數
1、量程比量程比10:1,特殊場合可達65:1
2、通用巴徑:10mm~8000mm
3、通用介質:滿巴、單向的氣體、蒸汽以及粘度不大于10厘泊的液體
4、直巴段要求:通常情況下前7D、后3D保證測量精度0.5%~1.0%
5、測量精度:±0.5%,±1.0%
6、重復精度:±0.05%
7、適用壓力:0~25Mpa,特殊應用可達40Mpa
8、適用溫度:-100℃~500℃,特殊應用可達800℃
9、測量上限:根據工藝要求和探頭強度而定
10、測量下限:取決于測量*小差壓,低于*小差壓時,可采用特殊設計來滿足要求。
四、安裝使用

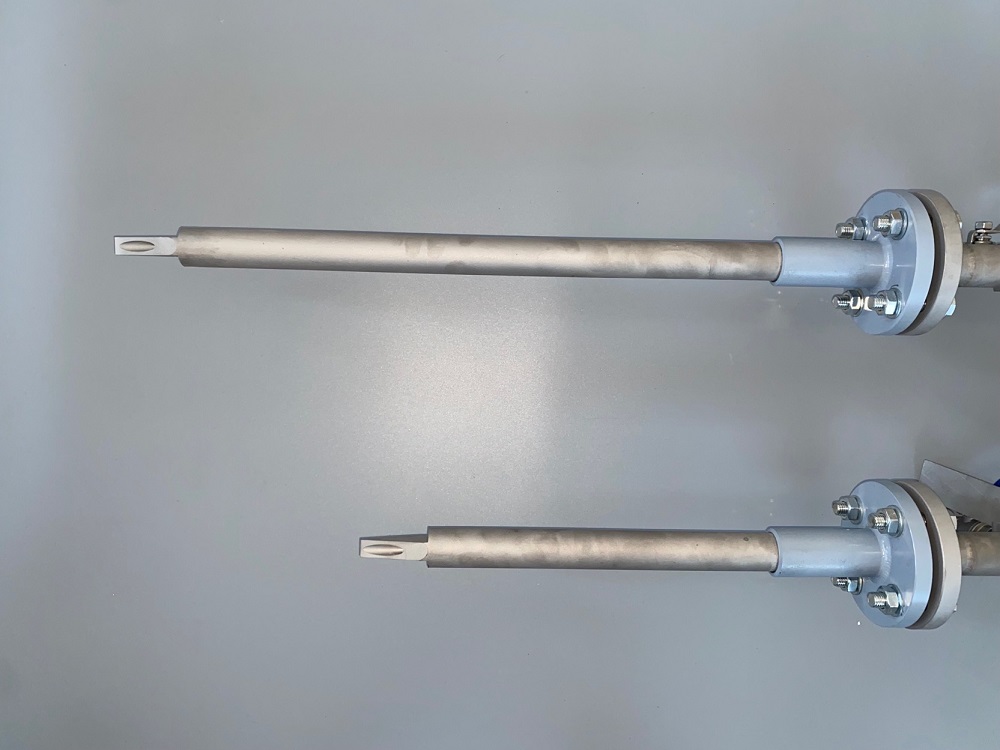

畢拓巴流量計借助的是非常細的一根探針進行介質流動的測量。實施測量作業時,只需要在管道某個合適的位置進行打孔,然后將設備探針插入孔內即可實現安裝完成,非常的簡單。
1、安裝畢拓巴流量計前,管道要清掃。
2、投運前先進行儀表系數的設定。仔細檢查,確定儀表接線無誤,接地良好,方可送電。
3、流量計本體選區用316不銹鋼材料以防腐,如是防爆區差壓變送器還必須是防爆。
型 號 | 型號代碼 | 說明 |
WSPTB | -£££££££££££££ | 畢拓巴流量計 |
結構類型 | □—S…………(注1) □—M………………… □—B………………… | 標準型(氣、汽、液體) 高溫高壓型(氣、汽、液體) 耐堵耐磨型(含雜質氣、汽、液體) |
性能代碼(注2) | □—H………………… □—L………………… □—K………………… □—F………………… □—N………………… □—Y………………… □—Z………………… □—Q………………… | 分體式 一體式 可疏通式 防腐蝕 耐磨損 雙向計量式 袖珍式(5mm≤管徑≤25mm) 其他(注3) |
管道規格 | 圓形管道:外徑/內徑 | 根據訂貨參數實時填寫(單位:mm);(注4) |
截止閥 | □0…………………… □1…………………… □2…………………… □3…………………… | 不帶截止閥 帶中低壓截止閥(P≤16MPa) 帶高溫高壓截止閥(16MPa<P<32MPa) 其他(注3) |
反吹裝置 | □0…………………… □1…………………… □2…………………… | 不帶反吹裝置 手動反吹裝置 電動反吹裝置 |
冷凝裝置 | □0…………………… □1…………………… □2…………………… □3…………………… | 不帶冷凝裝置 帶中低壓冷凝器(P≤4.0MPa) 帶高壓冷凝器(P>4.0MPa) 帶螺旋管冷凝器 |
三閥組 | □0…………………… □1…………………… □2…………………… □3…………………… | 不帶三閥組 帶中低壓三閥組(P≤16MPa) 帶高壓三閥組(16MPa<P<32MPa) 其他(注3) |
差壓變送器 | □F0…………………… □F1…………………… □F2…………………… □F3…………………… | 不帶差壓變送器 帶差壓變送器 帶多變量變送器 其他(注3) |
溫度補償 | □T0…………………… □T1…………………… □T2…………………… □T3…………………… □T4…………………… | 不帶溫度補償 帶熱電阻溫度計:Pt100輸入 熱電偶 帶溫度變送器 其他(注3) |
壓力補償 | □P0…………………… □P1…………………… □P2…………………… | 不帶壓力補償 帶壓力變送器補償 其他(注3) |
顯示方式 | □S0…………………… □S1…………………… □S2…………………… □S3…………………… | 不帶配套顯示 帶橫式流量積算儀 接DCS或PLC 其他(注3) |
安裝形式 | □AC1………………… □AP1………………… □AC2………………… □AP2………………… □AC3………………… □AP3………………… □AC4………………… □AP4………………… □A5…………………… | 傳感器與管道采用焊接式安裝(材質為碳鋼) 傳感器與管道采用焊接式安裝(材質為不銹鋼) 傳感器與管道采用法蘭管段式安裝(材質為碳鋼) 傳感器與管道采用法蘭管段式安裝(材質為不銹鋼) 傳感器與管道采用采用螺紋球閥安裝(材質為碳鋼) 傳感器與管道采用采用螺紋球閥安裝(材質為不銹鋼) 傳感器與管道采用采用法蘭球閥安裝(材質為碳鋼) 傳感器與管道采用采用法蘭球閥安裝(材質為不銹鋼) 其他(注3) |
在線插拔保護絲杠 | □B0…………………… □B1………………… | 不帶保護裝置 帶保護裝置 |
