一、 產品概述

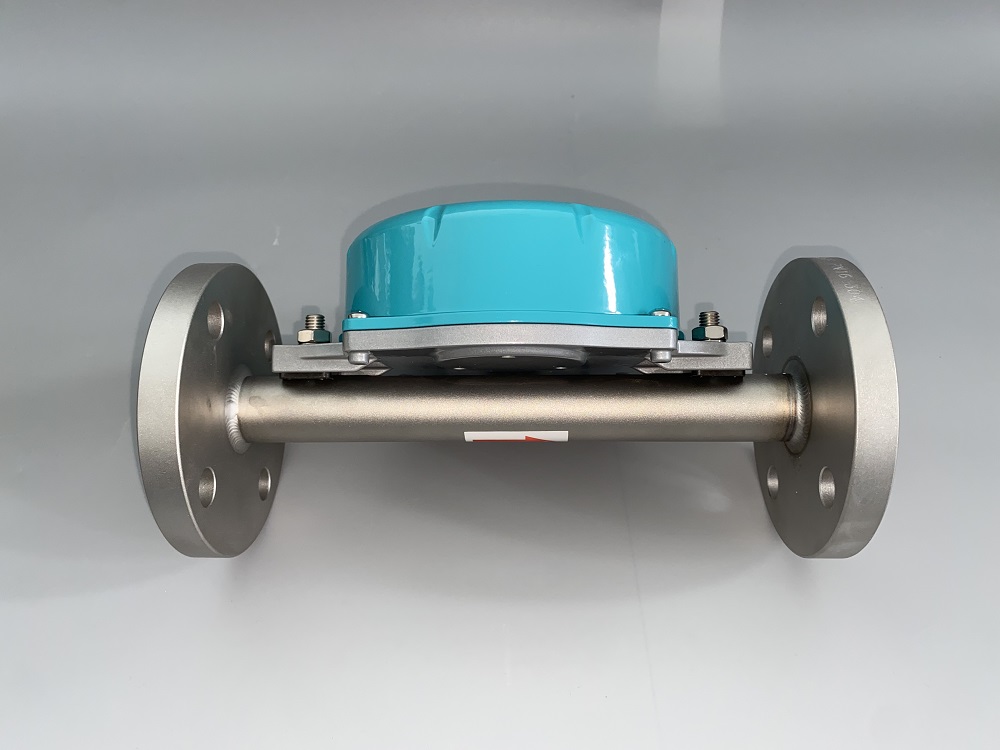

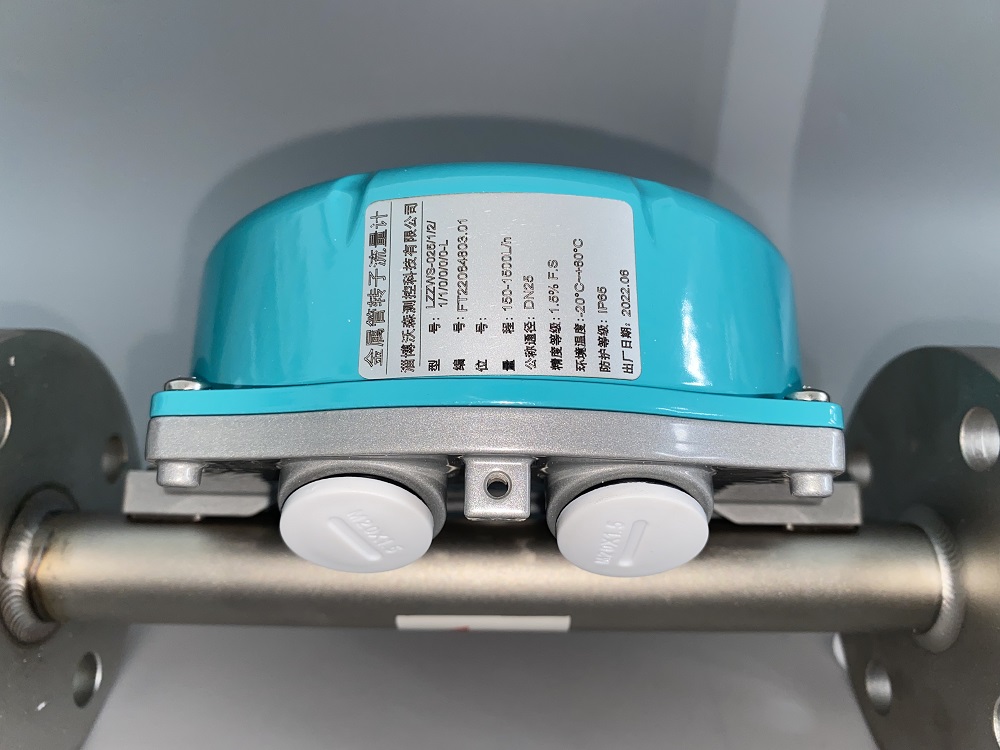

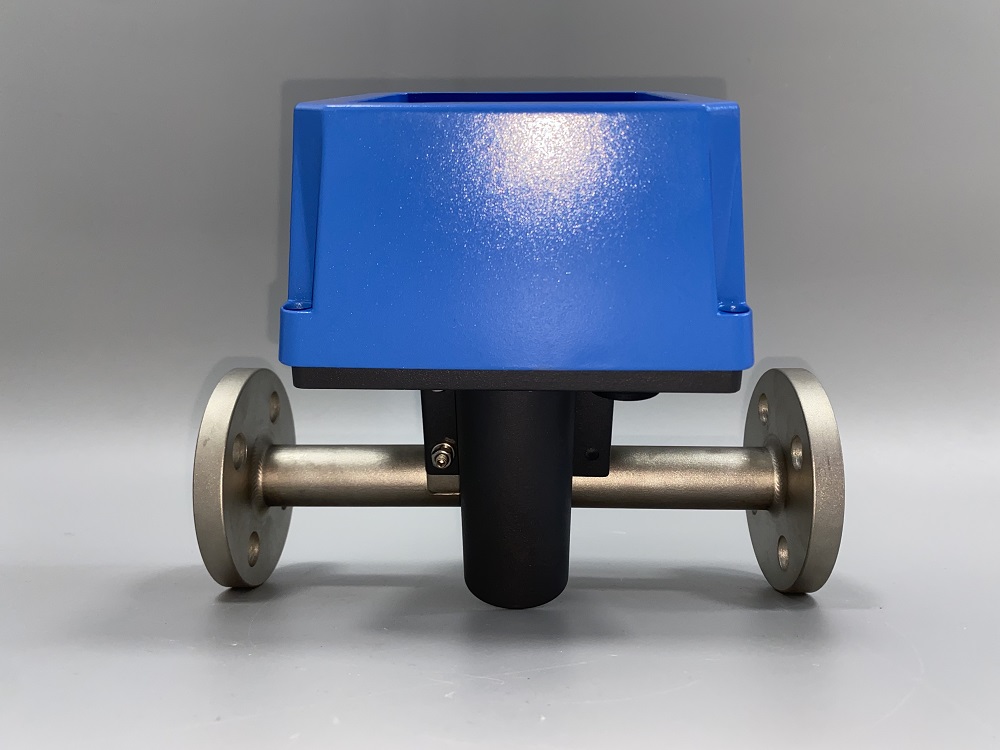

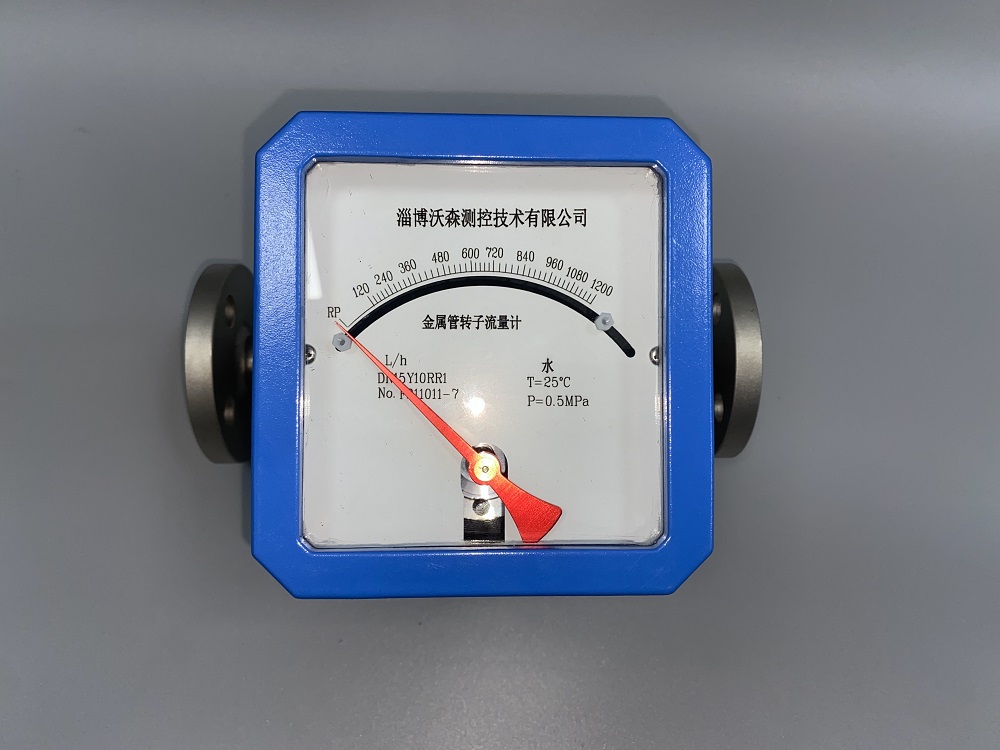

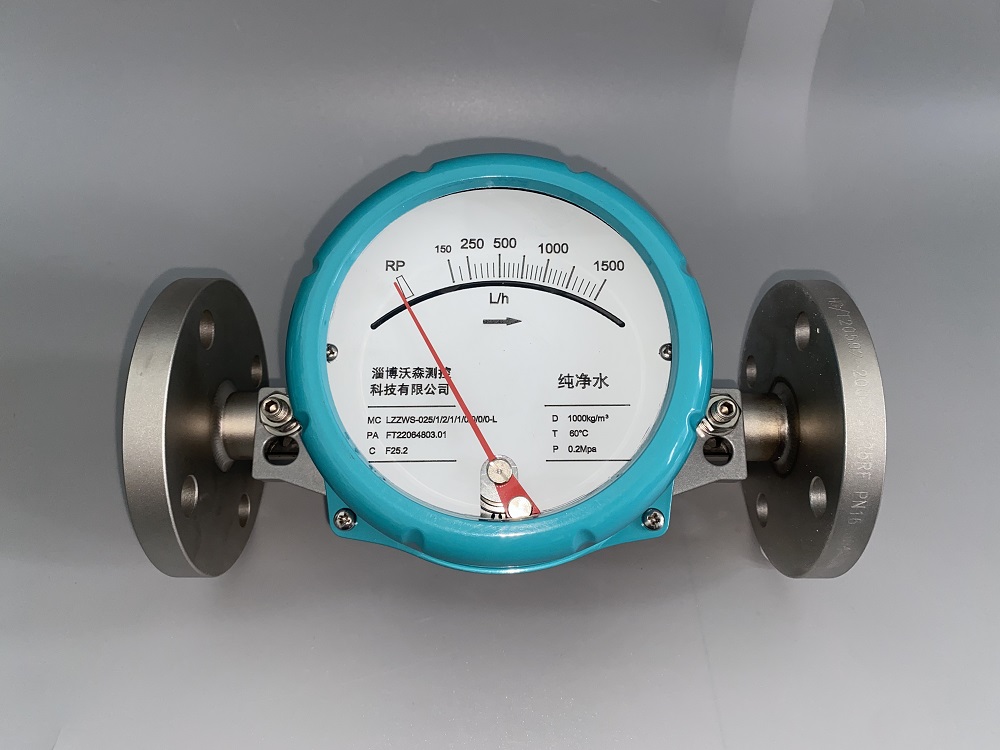

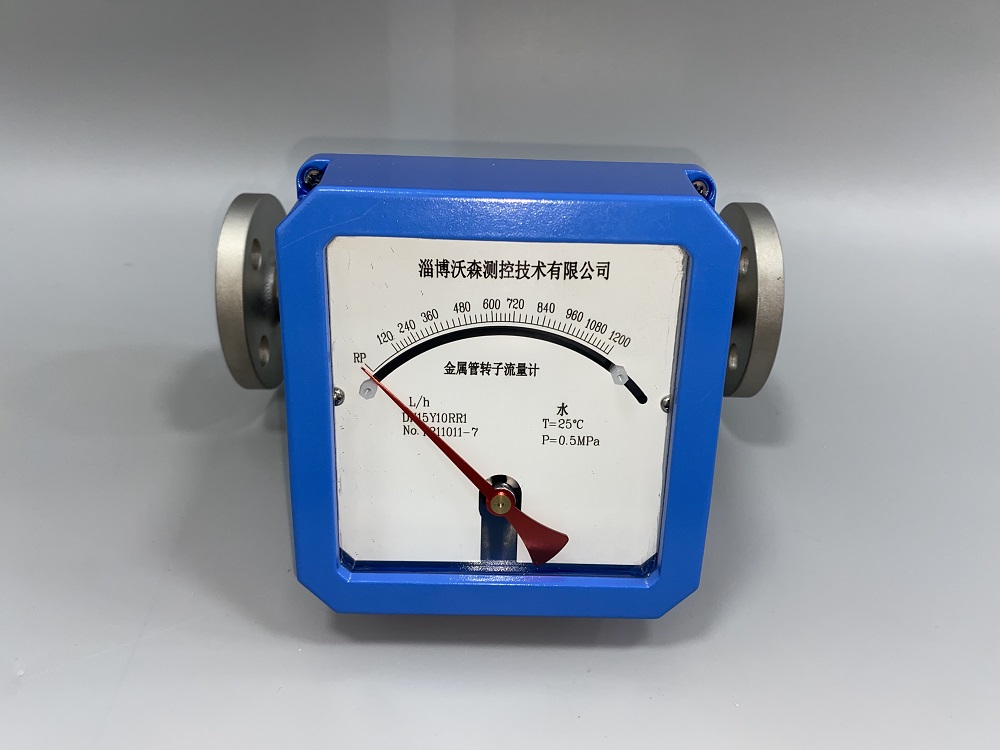

金屬管浮子流量計(金屬管轉子流量計)是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小,檢測范圍大,使用方便等特點,它可用來測量液體、氣體以及蒸汽的流量,特別適宜低流速小流量的測量。多年來,金屬管浮子流量計以其優良性能和可靠性,以及較好的性能價格比,在石化、鋼鐵、電力、冶 金、輕工、食品、制藥、水處理等行業得到了廣泛的應用。
本公司產品可用于ⅡA、ⅡB、ⅡC類,T1——T6組爆炸性氣體環境,1區、2區危險場所,防爆類型為隔爆型,防爆標志ExdIICT6Gb。
二、測量原理
本系列金屬管浮子流量計主要由兩大部分組成:傳感器和指示 器。傳感器主要由連接法蘭、測量錐管、浮子和上下導向器組成;指 示器主要由殼體、磁傳動系統、刻度盤和電遠傳系統組成。
在垂直的錐形測量管內,有一可上下移動的測量部件——浮子 (圖1),當流體自下而上通過錐形管時,浮子受到流體的作用力,沿錐形管向上移動。當流體的流量增大時,浮子的位移量增大;反之,流體的流量減少時,浮子的位移量變小。也就是說,流體流量的大小,決 定了浮子在測量管中的位置,從而決定了浮子和錐形管之間環形面積 的大小。當流體的流量保持在一個恒定的流量Q時,浮子也處于一動 平衡狀態,停留在錐形管中的一位置h,此時,浮子和錐形管之間的 環形面積保持恒定。浮子受到三個力的作用:浮子的重力G,浮子受 到的浮力F,浮子受到流體的作用力P,這三個力達到平衡。根據流體動力學的伯努力方程、力平衡原理和流體連續性定律,可以計算出此時通過環形面積的瞬時流體流量,所以,金屬管浮子流量計是采用可變面積測量流量的原理。
在浮子的內部,鑲嵌一高性能永久磁體,當浮子處于平衡位置時,在浮子周圍形成一均勻而穩定的磁場。 在錐形管的外面,安裝一磁傳感器,這樣,就能將測量管內浮子的直線位移通過非接觸形式傳遞到指示器中, 通過檢測和處理后, 最終顯示在指示器刻度盤上或輸出相應的標準4~20mA電流信號。
三、功能特點
1、適用于小口徑和低流速介質流量測量
2、工作可靠,維護量小,壽命長
3、對于直管段要求不高
4、較寬的量程比10:1
5、雙行液晶顯示,現場瞬時/累積流量顯示
6、指示器上有鍵盤,操作設置方便
7、全金屬結構,適用高溫、高壓和強腐蝕性介質
8、非接觸磁耦合傳動
9、可用于易燃、易爆危險場合
10、可選直流電源或電池供電方式
11、帶有數據恢復,數據備份及掉電保護功能
12、多參數標定功能
四、產品參數
測量范圍 | 水 (20℃) | 6~200000 l/h |
空氣(0.1013MPa 20℃) | 0.05~4000 m3/h | |
量 程 比 | 10:1(特殊型20:1) | |
精度等級 | 1.5 (特殊型1.0) | |
工作壓力 | DN15~DN50 PN4.0MPa (特殊型32MPa) | |
DN80~DN150 PN1.6MPa (特殊型25MPa) | ||
夾套壓力等級:1.6MPa | ||
介質溫度 | 標準型 -80℃~+140℃ | 高溫型 400℃ |
襯PTFE型 ≤85℃ | ||
介質粘度 | DN15: ≤5mPa.s(F15.0~F15.4) ≤30mPa.s(F15.5~F15.9) | |
DN25: ≤250mPa.s | ||
DN50~DN150:≤300mPa.s | ||
液晶顯示 | 瞬時流量顯示數值范圍:0~50000 | |
累積流量顯示數值范圍:0~99999999 | ||
輸 出 | 標準信號:二線制4~20mA | |
報警信號:集電極開路,MAX100Ma@30VDC內部阻抗100Ω | ||
供 電 | 標準型:24VDC(10.8VDC~36VDC) | |
電池型:3.6@4AH鎳氫電池 | ||
電氣接口 | M20×1.5、PG11、1/2”NPT | |
整體高度 | 標準型:250mm(其他安裝方式例外) | |
防護等級 | IP65 | |
防爆等級 | 本安型:ExiaIICT3~6,ExdIIBT4~6 |
五、測量范圍
襯四氟 通徑DN(mm) | 普通型 通徑DN(mm) | 流 量 范 圍 | 最大壓力損失 | ||
空氣m3/h 20℃ 101.325KPa | 水L/h 20℃ | 空氣(kPa) | 水(kPa) | ||
15 | 15 | 0.05~0.5 | 1.6~16 | 7.0 | 6.4 |
0.07~0.7 | 2.5~25 | 7.1 | 6.5 | ||
0.11~1.1 | 4.0~40 | 7.2 | 6.5 | ||
0.18~1.8 | 6.0~60 | 7.3 | 6.6 | ||
0.28~2.8 | 10~100 | 7.5 | 6.6 | ||
0.40~4.0 | 16~160 | 8.0 | 6.8 | ||
0.70~7.0 | 25~250 | 10.8 | 7.2 | ||
1.00~10 | 40~400 | 10 | 8.6 | ||
25 | 1.60~16 | 60~600 | 14 | 11.1 | |
25 | 3.00~30 | 100~1000 | 7.7 | 7 | |
4.50~45 | 160~1600 | 8.8 | 8 | ||
7.00~70 | 250~2500 | 12 | 10.8 | ||
50 | 11~110 | 400~4000 | 19 | 15.8 | |
50 | 18~180 | 600~6000 | 8.6 | 8.1 | |
25~250 | 1000~10000 | 10.4 | 11 | ||
80 | 40~400 | 1600~16000 | 15.6 | 17 | |
80 | 50-500 | 2500~25000 | 17.2 | 8.1 | |
100 | 75-750 | 4000~40000 | 9.5 | ||
100 | 100-1000 | 6000~60000 | 10 | ||
125 | 100 | 160-1600 | 8-80m3/h | 16 | |
250-2500 | 10-100m3/h | 20 | |||
150 | 150 | 300-3000 | 12-120m3/h | 20 | |
400-4000 | 15-150m3/h | 25 |
六、流量計安裝方式及注意事項
可根據現場工藝管道布局選擇不同規格的流量計,其中垂直安裝型是標準形式,其他形式的均為擴展型,如現場許可,盡量選擇垂直型。各種安裝形式的流量計安裝方式可參考下面的示意圖。
1、儀表到達現場,在安裝到工藝管線之前,應開箱拆卸所有包裝并仔細檢查儀表是否有運輸損壞。
2、儀表在安裝前,對工藝管線應進行吹掃清理,防止管道中留有鐵磁性雜質附屬在儀表的浮子上, 影響儀表的正常測量,嚴重的會造成儀表的損壞。如果不能避免,應在儀表的入口安裝磁過濾器(圖17)。
3、由于儀表的測量機構采用磁傳遞和磁電信號處理器,為保證儀表的正常使用和性能,安裝范圍至 少500mm內不允許有鐵磁性物質、強磁場和較強的電磁場存在。
4、安裝在管道中的儀表,不應受到應力的作用,儀表的出入口,應有合理的管道支撐,使儀表在工 藝管道上受到最小的應力。
5、儀表的安裝分為水平安裝和垂直安裝,垂直安裝的儀表,應保證儀表的垂直度,傾斜偏差不大于 3度;水平安裝的儀表,應保證儀表的水平直度,傾斜偏差不大于3度。
6、儀表在安裝時,上下游管道的口徑應與儀表的口徑相同,連接法蘭應相互匹配;為保證儀表的測 量精度和穩定性,儀表上游直管段長度為儀表公稱口徑的5倍,下游直管段最小長度為250mm。
7、測量氣體的儀表,如果儀表直接向大氣中排放氣體,會造成儀表的數據失真甚至儀表的損壞。在 這種工況條件下,應在儀表的出口處安裝節流閥。
8、安裝PTFE襯里的儀表,要特別小心。在低溫條件下,PTFE在壓力的作用下也會變形,所以安裝 時不要隨意擰緊,安裝扭矩見下表。
