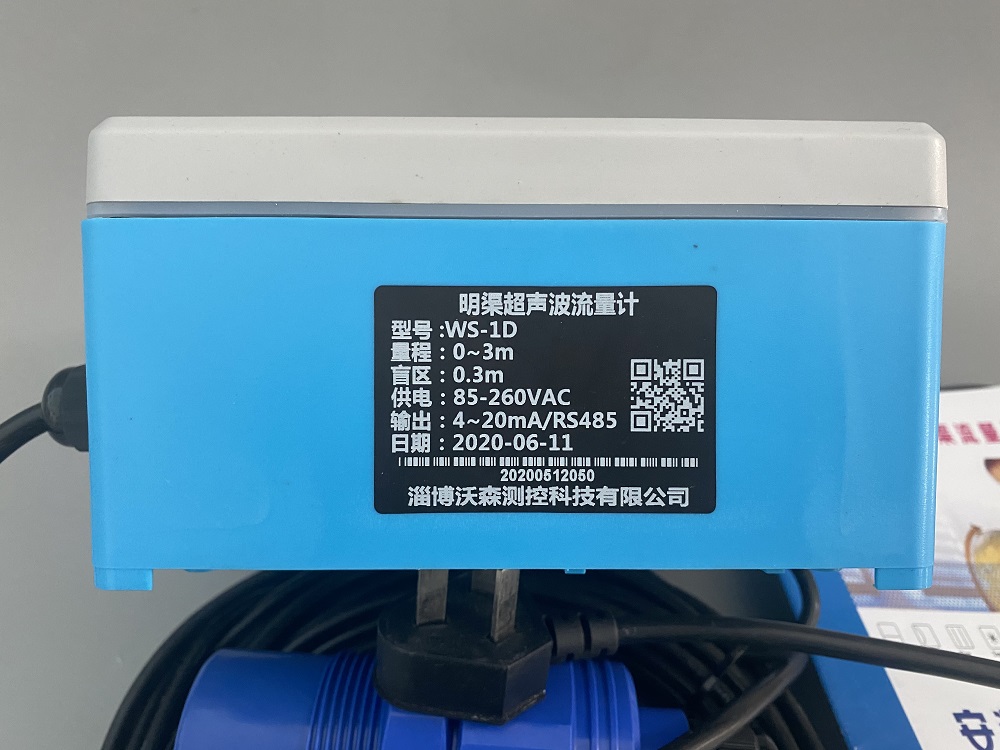

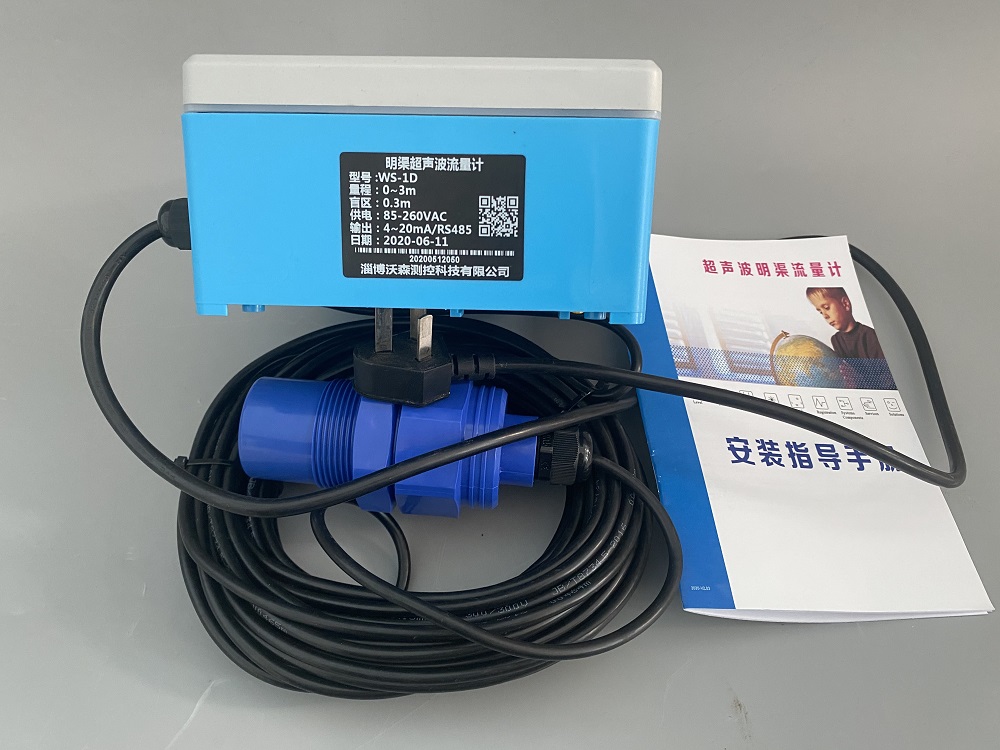

WS-1D超聲波流量計
  • 名稱:WS-1D超聲波流量計
  • 型號:
  • 品牌:
  • 顏色:
  • 產品特點
在線咨詢
  • 產品詳情
  • 案例展示

產品簡介

本機是一款通用型工業智能儀表,可直接超聲波換能器或工業通用(4-20mA,0-20mA,1-5V,0-5V等)信號輸入,及RS485串口輸入功能(可選)。本儀表采用軍工品質多層PCB板,硬件結構緊密,布局合理。本產品采用18鍵操作菜單,支持隔離4-20mA輸出,支持HART通訊,內置GPRS、GPS、4G等無線數據傳輸,機身內置50萬條存儲,支持USB存儲導出、還可根據客戶需求添加模塊實現其它功能。儀表功能強大,集成明渠流量積算儀功能,可作為明渠流量計使用。

產品特點

(1)超聲波非接觸式液位測量,完全不影響流速,液位測量準確是理想的液位儀。

(2)探頭功耗低,安裝簡便,易定位,廣泛應用于與河流,供水,工廠、城市排污管道等相關領域。

(3)明渠流量計操作簡單,適用量水堰槽類型寬,包括薄壁直角三角堰,矩形堰,巴歇爾槽等。

(4)明渠流量計帶歷史流量計錄功能,可計錄過去60小時、30天、12個月、10年的流量數據,機身內置 50 萬條存儲。

(5)儀表控制功能全面,四路繼電器信號輸出,易連接常用執行機松(電動機,報警器等)。

(6)根據工況要求,探頭可選IP68、防腐、防爆、小盲區高精度型、超低功耗、大量程等特殊型號產品。

(7)中文顯示界面,18鍵按鍵操作。更加通俗易懂的菜單選項,更加快捷的實現人機交流。

(8)內置遠程通信模塊,可訂制各種通信協議(訂購時定制)。

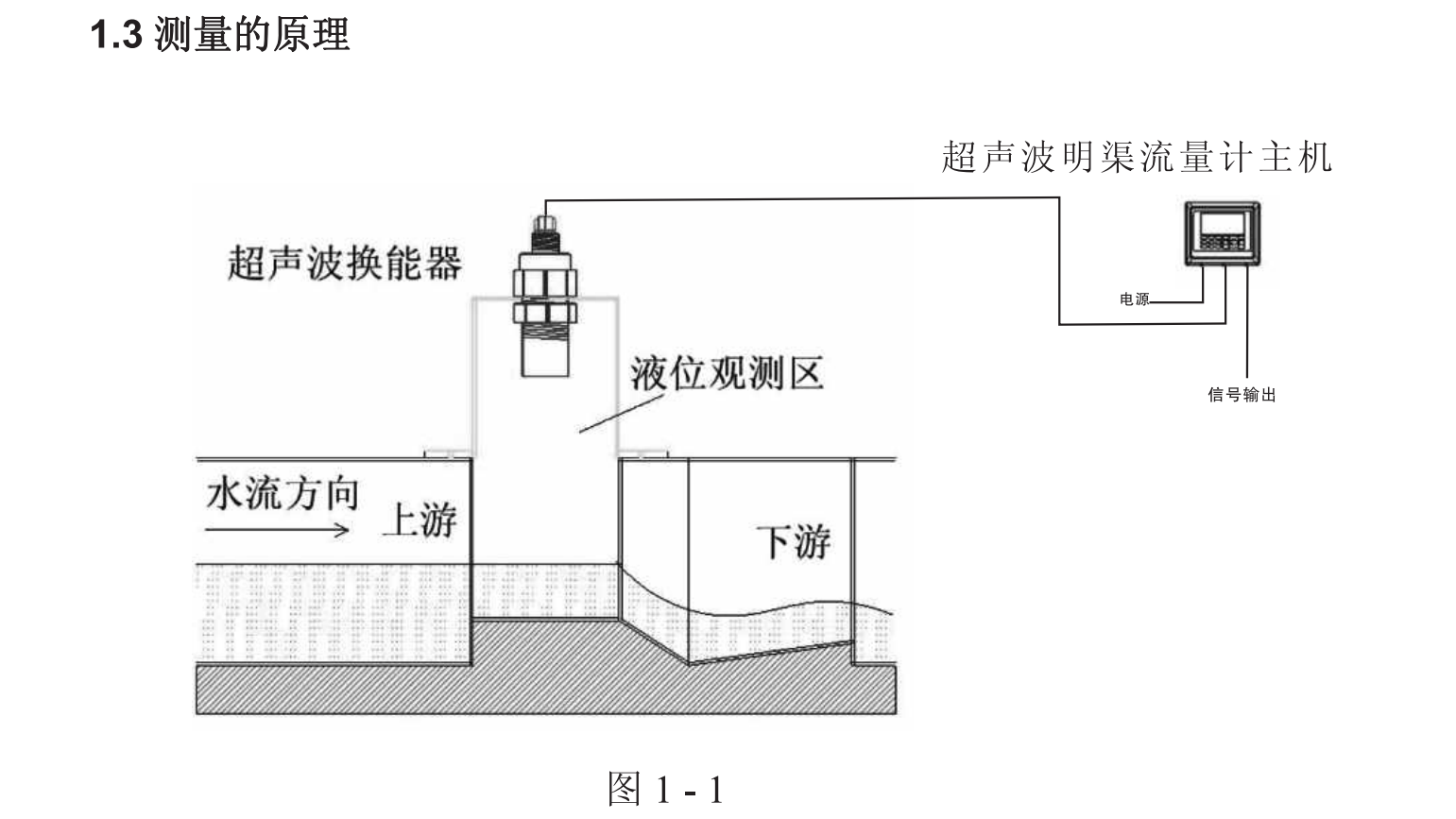

超聲波明渠流量計,是利用超聲波的發射、反射的特性測量流過量水堰槽流體的液位配合量水堰槽。通過液位一流量的數學轉換模型,把液位深度轉換為量水槽內的流量。量水槽內液位越高流量越大,反之液位越底流量越小。其工作原理如圖1-1所示:

由于明渠檢測是配和相應的量水槽做明渠檢測,因?yàn)槊髑念愋陀泻芏喾N,所以液位一流量轉換的數學模型也不相同,最常用的量水槽(明渠)有巴歇爾槽、矩形堰、三角堰 等。具體應用,請查閱第三章明渠流量計的應用。

技術參數

(1)累計流量范圍:0~9999999(滿8位清零,同時累計次數加1,流量單位根據設定)

(2)瞬時流量范圍:10L/s~100m3/s(由量水堰槽的種類、規格確定)(3)流量精度:5%

(4)超聲波探頭(液位計性)能指標:

盲區:0.06--2m(應傳感器不同而不同)

測距量程:1、2、5、8、10、12、15、20、25、30、35、40m量程標配為2m(可選高精度小盲區型或更大量程型)

ABS材質、IP65防護等級、10米屏蔽線纜(可定制任意長度)(5)主機性能指標:

中文3吋LCD18 位鍵盤操作

IP65 防護等級M16*1.5電氣接口

(6)AC85-380V或DC11~24V供電功耗5W

(7)信號輸入(訂購時選擇):

超聲波探頭、RS485串口(8)信號輸出:

一路或兩路4-20mA(標配一路4-20mA),四路繼電器,RS485

通信、HART通訊(訂貨時選購)

(9)傳感器安裝接口:標準485接口(24V供電)x2(10)工作環境:常溫、常壓

(11)數據瀏覽:快速查看時、日、月、年流量記錄

(12)選項功能:支持U盤數據導出、支持無線傳輸(訂貨時選購)

二、儀表的結構和使用

產品結構

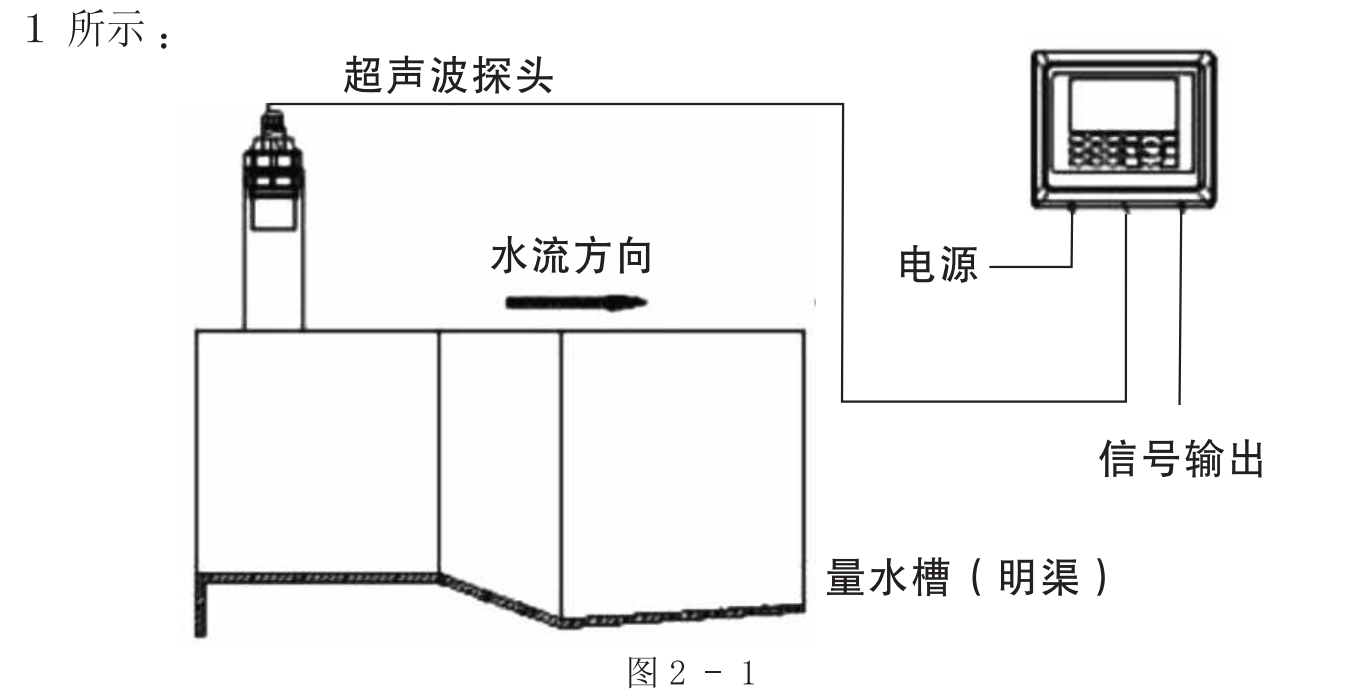

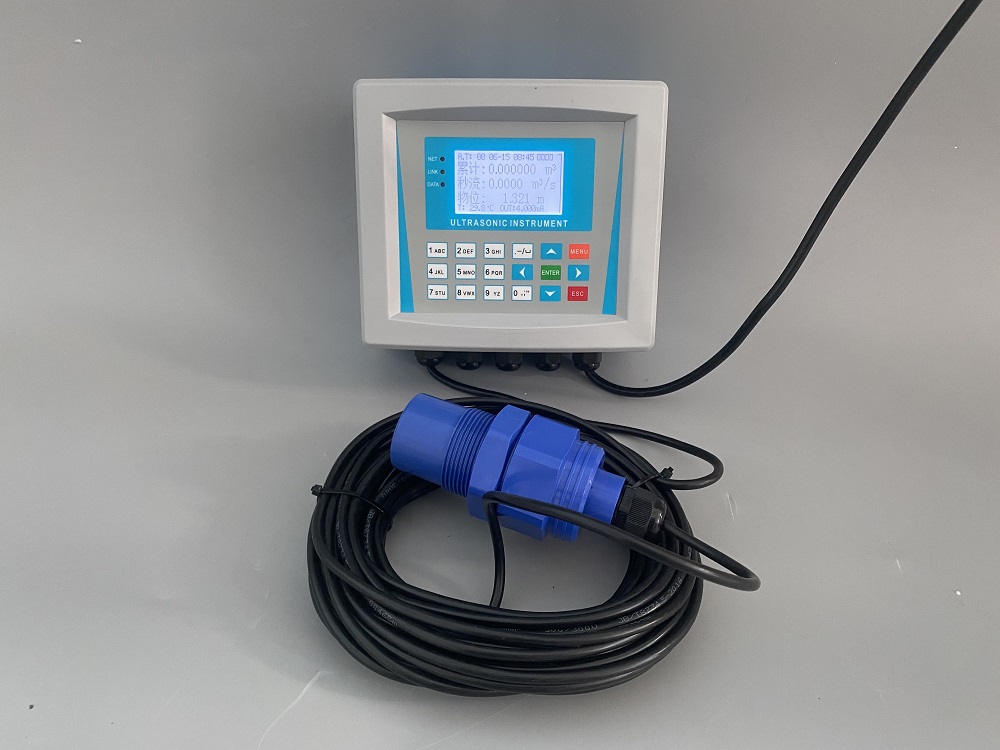

本超聲波明渠流量計由主機和超聲波探頭組成,并配合各種類型的量水槽(訂貨時根據工況選配)使用。安裝簡單、操作方便。其組成結構如圖 2-1所示:

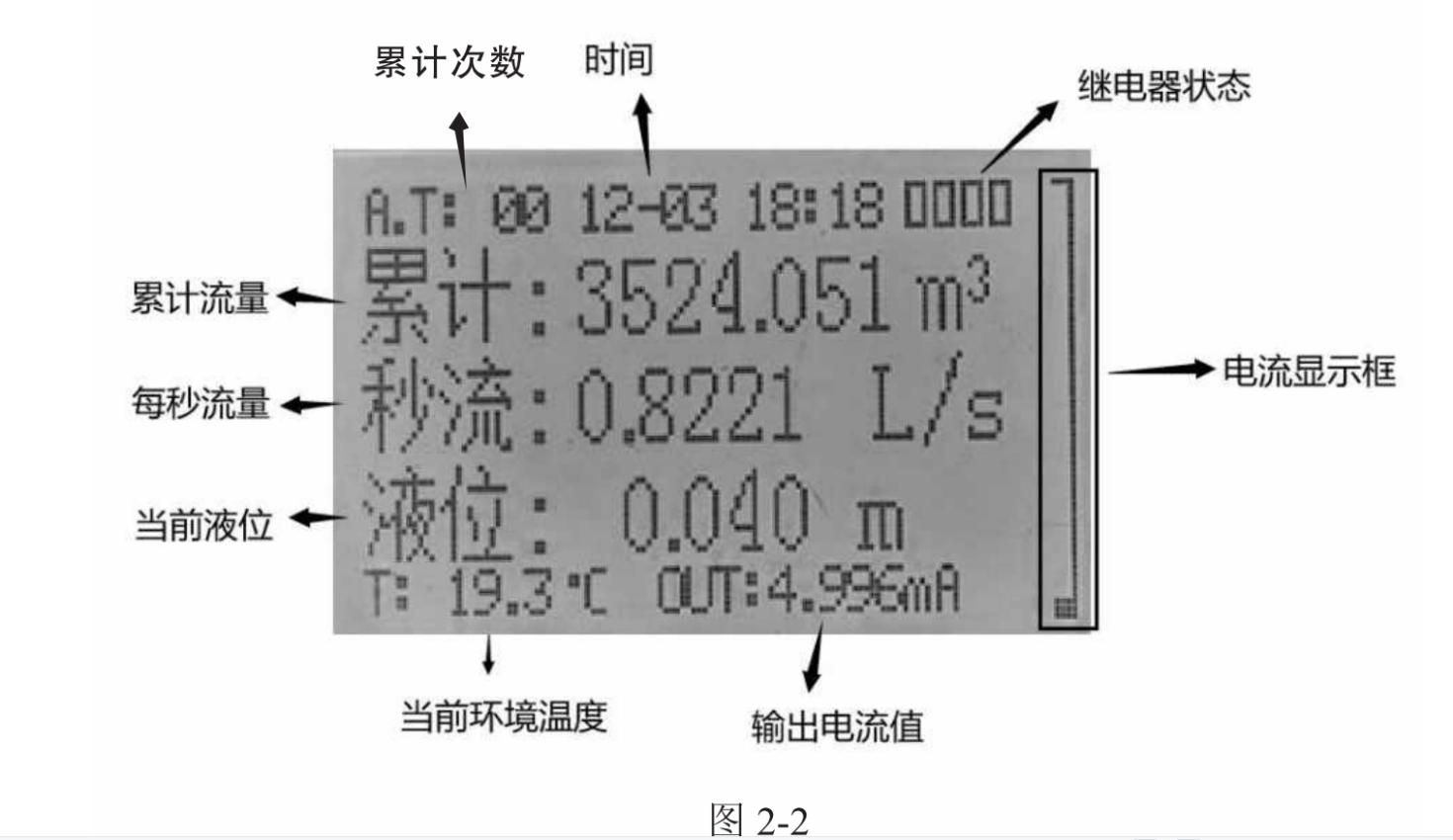

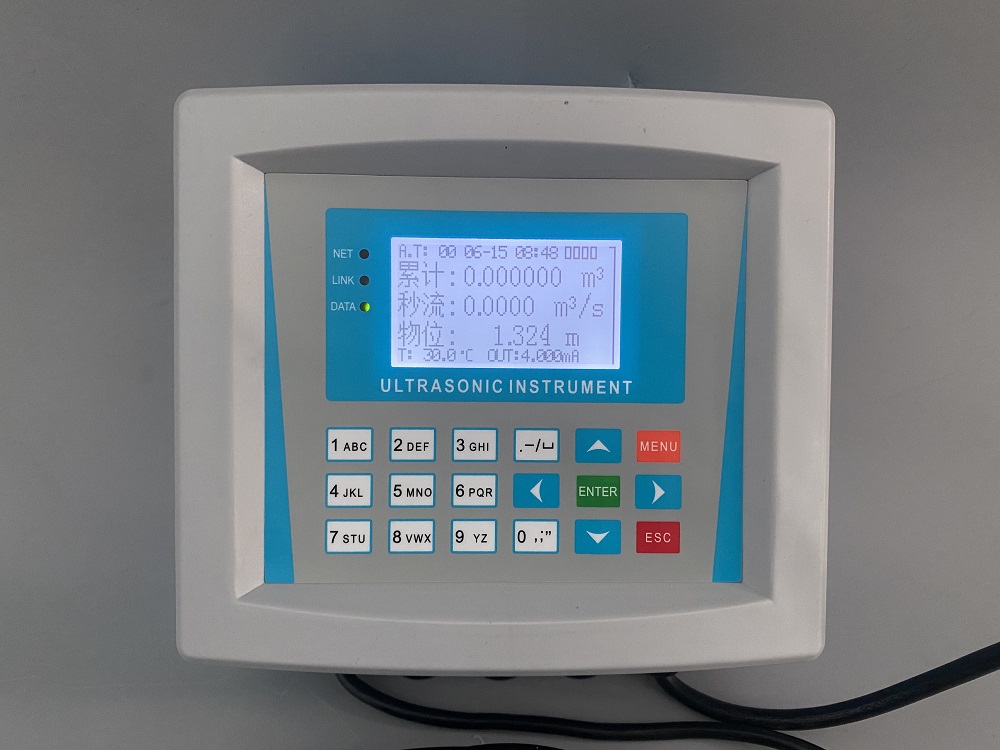

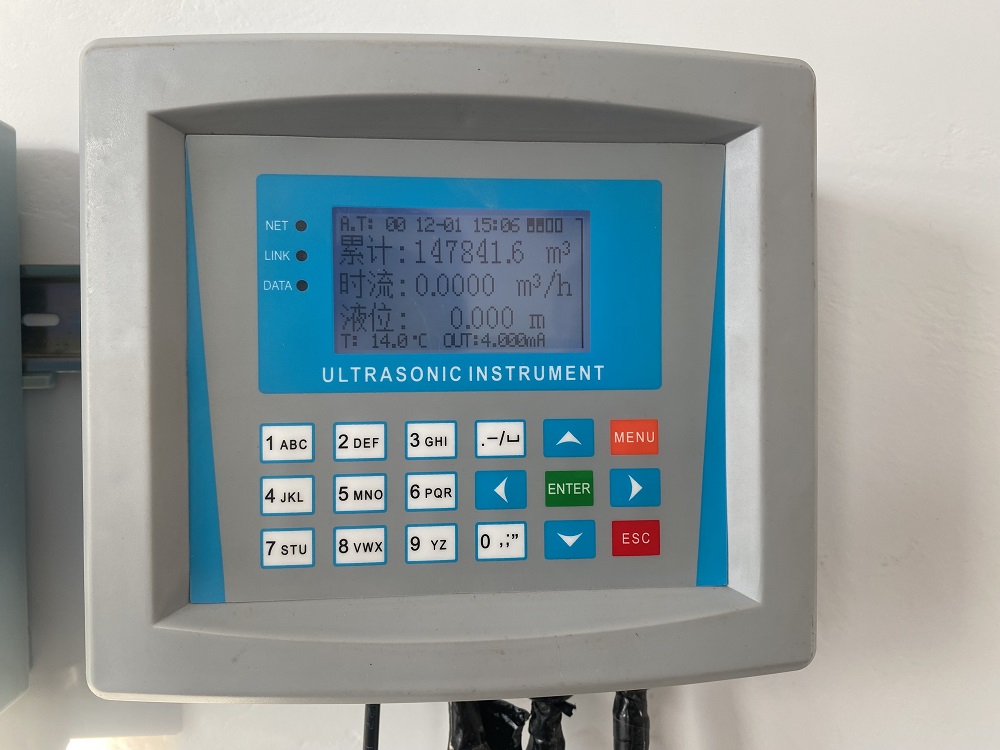

主機:顯示時間、繼電器狀態、累計流量、每秒瞬時流量、液位、當前環境溫度、輸出信號等相關信息。顯示界面如圖 2-2 所示:

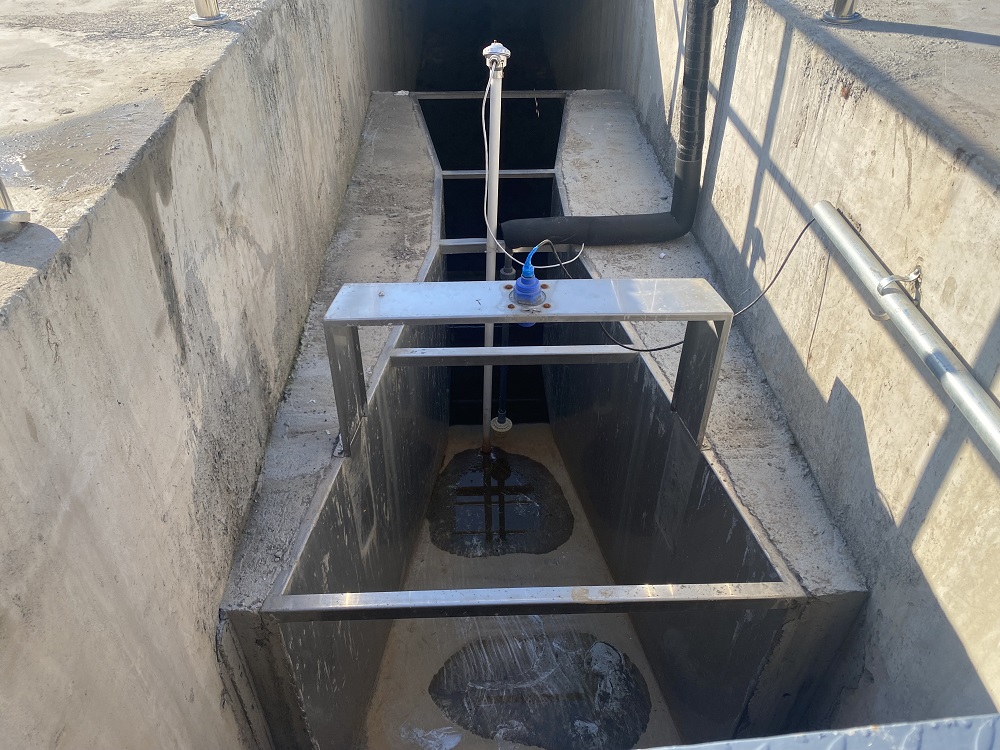

超聲波探頭:安裝與量水槽上游,用于檢測量水槽內液體的深度。

量水槽(明渠):有巴歇爾、矩形堰、三角堰等多種類型,目的是將流量轉換成液位。

基本設置

儀表完成安裝后,只需設置好安裝高度,選擇標準槽型及其相應的幾何參數,儀表即可正常運行。

1、安裝高度的設置

安裝高度,根據量水槽的類型不同,其安裝高度的測量也不相同,以下給出幾種標準量水槽的安裝高度的確認方法:

巴歇爾槽:安裝高度為超聲波換能器(探頭)端面到量水槽內底部的垂直距離,單位為米。

矩形堰:安裝高度為超聲波換能器(探頭)端面到量水槽出水口最低點的垂直距離,單位為米。

三角槽:安裝高度為超聲波換能器(探頭)端面到量水槽出水口直角點的垂直距離,單位為米。

2、槽選擇及相應幾何參數的設置

根據槽型的實際類型,選擇標準槽型。并根據不同槽型,設置相應的幾何參數,以下為幾種常用槽需要設置的幾何參數:

巴歇爾槽:選擇槽型為巴歇爾槽,并設置標準槽號。判斷槽號的標準為巴歇爾槽喉道段的寬度,測得喉道段寬度查找表一,選擇其標準槽號。

矩形堰:選擇槽型為矩形堰,并設置矩形堰的渠道寬、堰扣寬、堰底高,矩形堰幾何參數描述,

明渠流量計的應用

明渠流量計支持直角三角堰、矩形薄壁堰和巴歇爾槽三種明渠量水堰槽的流量計算??砂丛O(shè)定條件累積流量,例如設積算低水位=0.05,積算高水位=1既當水位大于0.5而小于1時進行流量累積。當選擇標準巴歇爾槽時,會自動載入對應槽型的有效水頭范圍。"本機流量計算參考《JJG(水利)004-2015明渠堰槽流量計》相關標準。

選擇量水堰槽的種類,要考慮渠道內流量的大小,渠道內水的流態,是否能形成自由流。流量小干40L/s時,一般應選擇直角二角堰。大干40L/S一般應選擇使用巴歇爾槽。流量大于40L/s,渠道內水位落差又較大,可以選擇矩形堰。

條件允許,最好選擇巴歇爾槽。巴歇爾槽的水位-流量關系是由實驗標定出來的,而且對上游行進渠槽條件要求較弱。三角堰和矩形堰的水位-流量關系來源于理論計算,容易由于忽視一些使用條件,帶來附加誤差。

量水堰槽可以用玻璃鋼制做。三角堰和矩形堰的堰口是關鍵尺寸,加工要準確。朝向進水一側表面要平滑。巴歇爾槽內尺寸要準,內表面要平滑。喉道部分是關鍵尺寸,要更準確。
