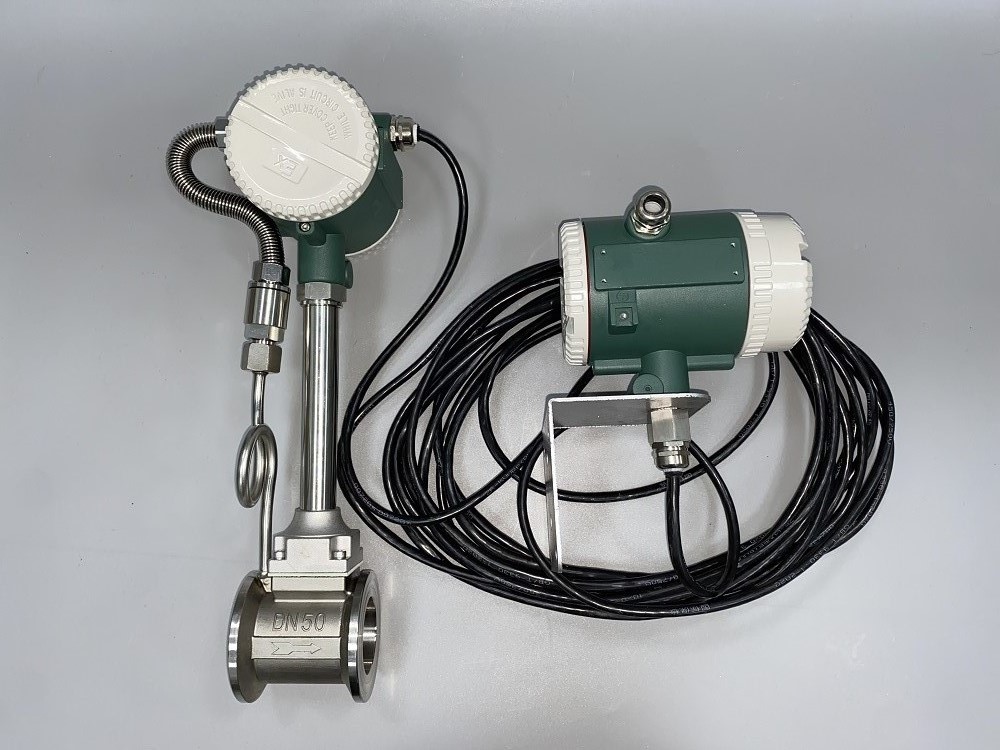

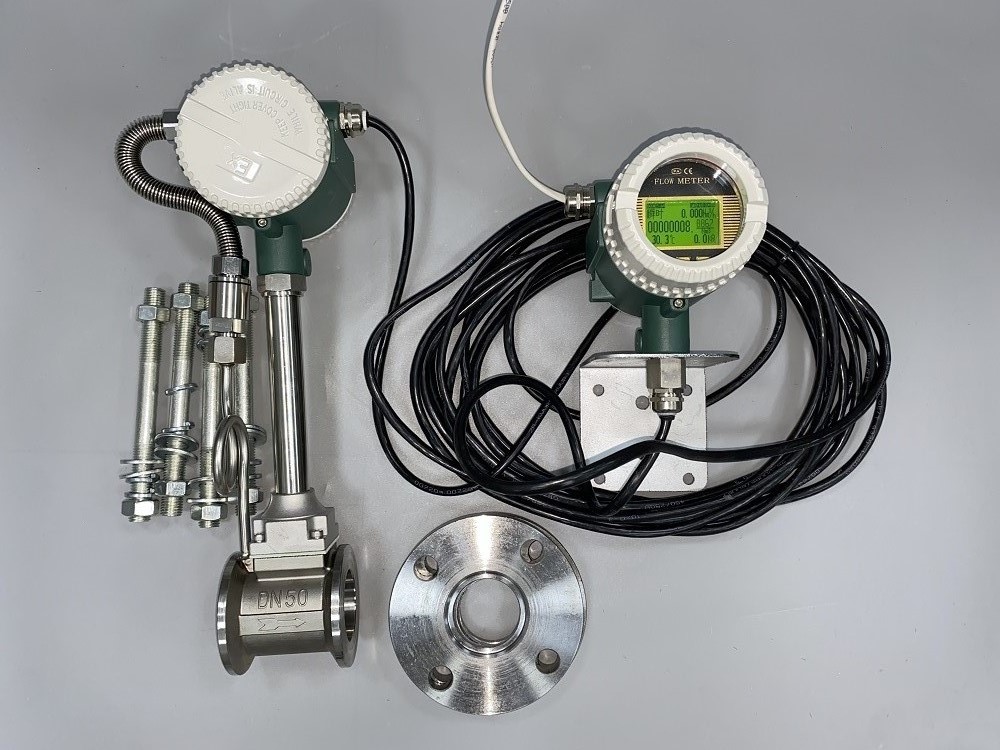

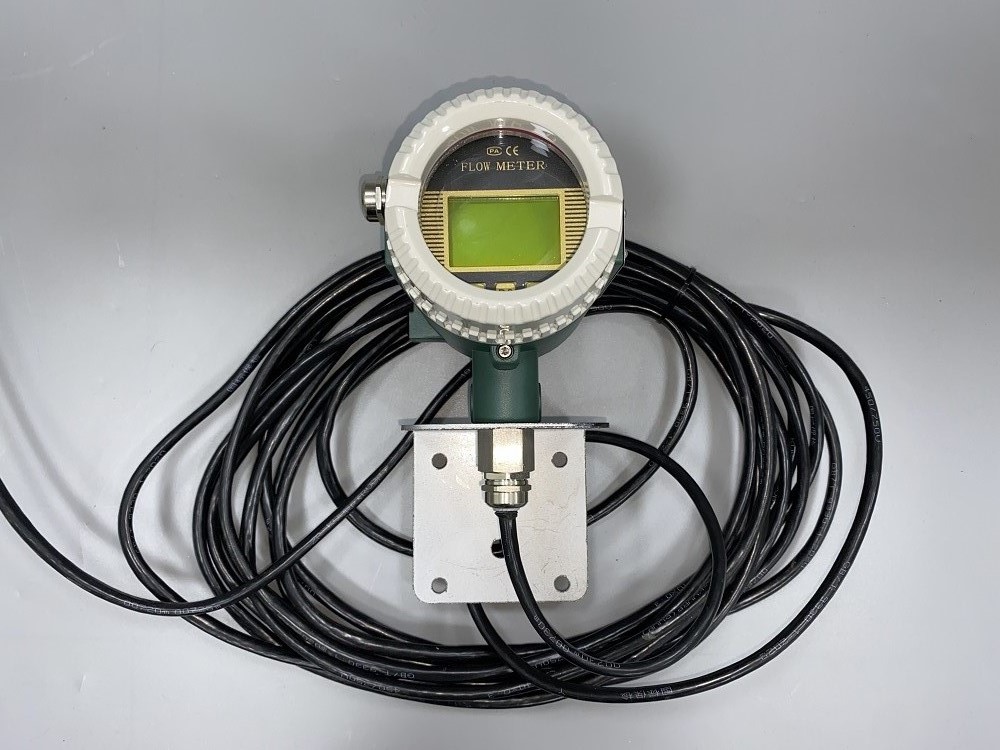

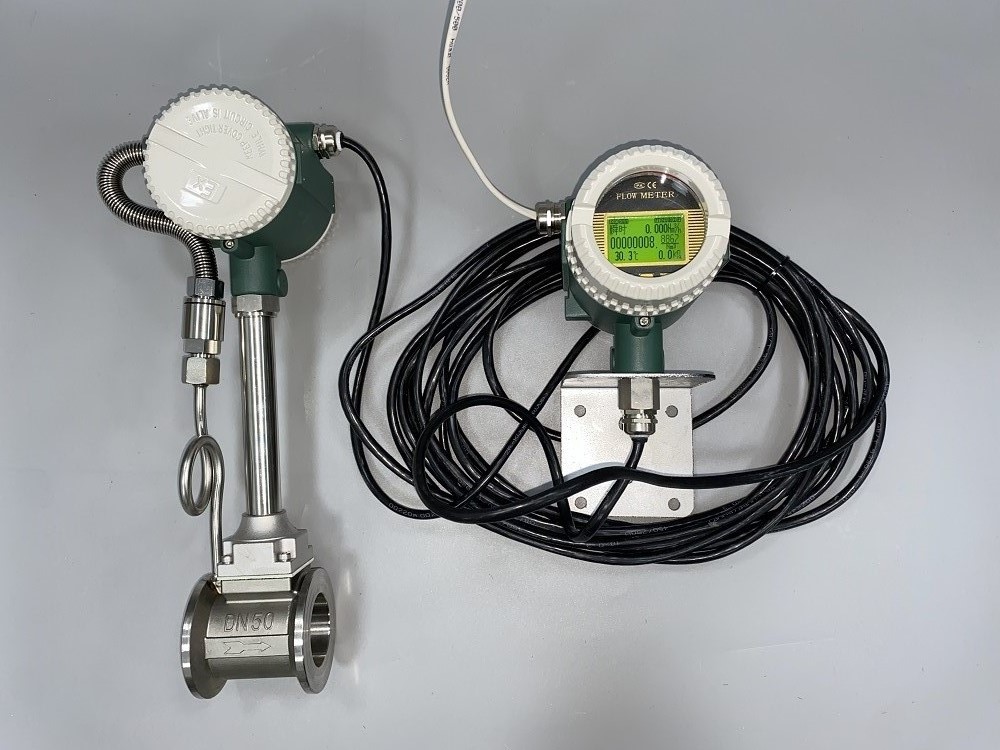

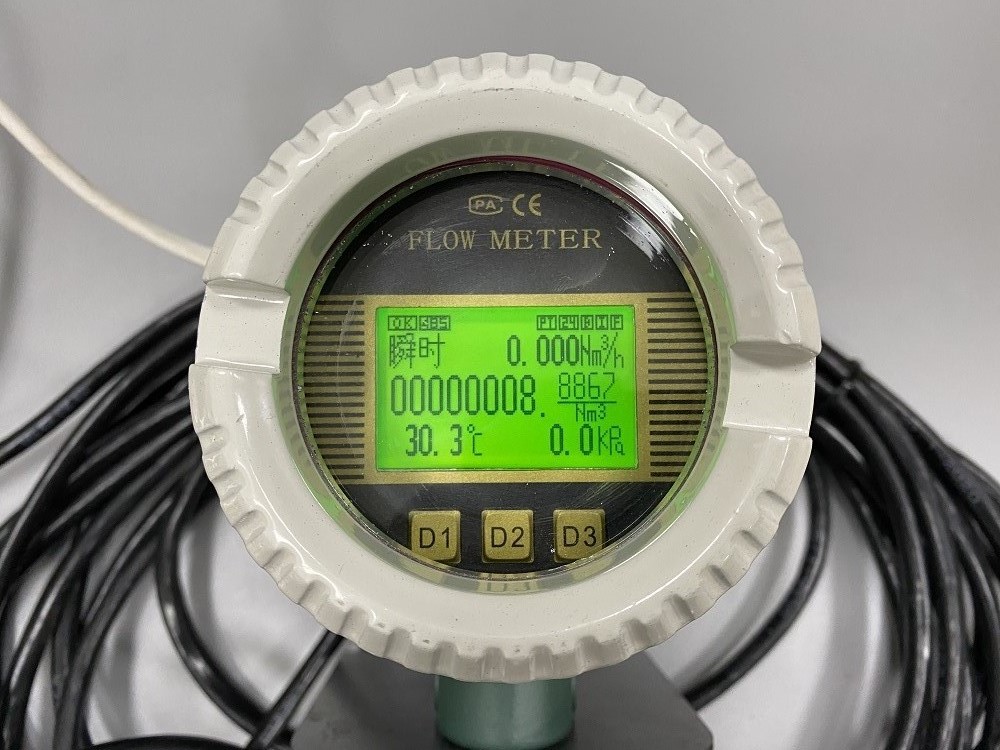

溫壓補償集成一體化,表頭為分體式,安裝方便
產品概述
LUGB型渦街流量計是速度式流量計的一種,基于卡門(Karman)旋渦原理研究設計的,主要用于工業管道中介質流體的流量測量,如:氣體、蒸汽或液體等多種介質的流量控制和計量。LUGB型渦街流量計根據選型不同可以實現以下功能:測量工業管道介質流體的溫度、壓力、瞬時流量和累計流量等參數,并具有脈沖輸出、4-20mA模擬信號輸出、RS485通訊(Modbus RTU協議)、Hart協議、物聯網GPRS等功能。
渦街流量計廣泛應用于供熱、供氣、化工、環保、冶金、紡織、鋼鐵、醫藥、造紙、排水等廠礦企業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)?、氫氣、天然氣、煤氣等)、水和液體(如:水、汽油、酒精、笨類等)的計量和控制。
產品特點
1、產品主體無可動部件,可靠性高,長期穩定,結構簡單便于維護;
2、傳感器輸出為脈沖頻率,其頻率與被測流體的實際流量呈線性,零點無漂移,性能十分穩定。
3、結構形式多樣、有管道式、插入式流量傳感器等多種形式;
4、精確度較高,常規液體的測量精度為±1.0%;氣體的測量精度為±1.5%;
5、壓損?。s為孔板流量計的1/4-1/2),屬于節能類流量儀表;
6、安裝方式靈活,根據現場工藝管道不同,可水平、垂直或不同角度傾斜安裝;
7、電路采取多種保護模式,抗浪涌,適應能力強;
8、高精度的探頭,采用壓電晶片旋渦傳感器,信號穩定。316L不銹鋼傳感器外殼具有很強的抗腐蝕性和較好的晶間抗腐蝕性能。對堿溶液和大部分有機酸和無機酸亦具有良好的耐腐蝕能力。
9、長壽命鋰電池:配備3.6V高聚能鋰電池,具有高儲存能量密度,使用壽命長達1年以上。
10、測量范圍寬,量程比可達1:10-20。
11、在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的影響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體工況體積流量時無需補償,調換配件后一般無需重新標定儀表
基本參數
執行標準 | 《JB/T9249-2015渦街流量計行業標準》 |
公稱通徑 | 15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式) |
公稱壓力(MPa) | DN15-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨) |
使用條件 | 介質溫度:常溫型:-45~100℃,中溫型:-45~250℃,高溫型:-45~330℃;環境溫度:-20℃~55℃,相對濕度:5%~90%,大氣壓力:86~106kPa |
材 質 | 表體:304(其它材料協議供貨) 積算儀外殼:壓鑄鋁 |
精 確 度 | ±1%R,±1.5%R;插入式:±2.5%R, |
范 圍 度 | 1:6~1:25 |
供電電壓 | 傳感器:DC +24V;變送器:DC +24V;電池供電型:3.6V電池 |
輸出信號 | 脈沖輸出;4~20mA電流、控制信號、RS485(modbus- RTU協議)、Hart協議,物聯網GPRS等 |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆等級 | Ex iaⅡ CT6或ExdIICT6Gb |
防護等級 | IP65 |
電氣接口 | 內螺紋M20*1.5或其他 |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA) ≤1500m;負載電阻≤500Ω; RS485/HART≤1200m. |
測量范圍
不同口徑儀表測量流量范圍會有所不同,儀表選擇過程中一定要按照流量使用范圍來選擇儀表,最忌諱的是按照管道粗細選擇儀表。根據管道選擇儀表最大的弊端是:很容易由于流量不足導致測量誤差。渦街流量計的流量范圍判定是以工況流量為依據,因此儀表選用中將流量轉化為工況流量然后對比流量范圍表,盡可能使常用流量在儀表測量的中間范圍。
參比條件
1.氣體:常溫常壓空氣,t=20℃,P=0.1MPa(絕壓),ρ=1.205 kg/m3,υ=15×10-6 m2/s。
2.液體:常溫水,t=20℃,ρ=998.2kg/m3,υ=1.006×10-6m2/s。
參比條件下渦街流量傳感器工況流量參考范圍表
儀表口徑 (mm) | 液體 | 氣體 | ||
測量范圍(m3/h) | 輸出頻率范圍(Hz) | 測量范圍(m3/h) | 輸出頻率范圍(Hz) | |
15 | 0.3~5 | 35~450 | 4~20 | 352~1761 |
20 | 0.6~10 | 29~380 | 6~30 | 250~1273 |
25 | 1.2~16 | 25~320
| 8~50 | 160~1100 |
32 | 1.8~20 | 18~200 | 10~150 20 | 97~1180 |
40 | 2~40 | 10~190 | 20~200 | 130~1040 |
50 | 3~60 | 8~150 | 35~350 | 87~952 |
65 | 4~85 | 6~120 | 45~450 | 71~764 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~548 |
125 | 20~350 | 3.2~57 | 150~2000 | 26~346 |
150 | 30~450 | 2.8~43 | 347~4000 | 34~392 |
200 | 45~800 | 2~31 | 560~8000 | 22~315 |
250 | 65~1250 | 1.5~25 | 890~11000 | 18~221 |
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~213 |
(300) | 100~1500 | 5.5~87
| 1560~15600 | 85~880 |
(400) | 180~3000 | 5.6~87 | 2750~27000 | 85~880 |
(500) | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
(600) | 450~6500 | 5.7~89 | 6100~61000 | 85~880 |
(800) | 750~10000 | 5.7~88 | 11000~110000 | 85~880 |
(1000) | 1200~17000 | 5.8~88 | 17000~170000 | 85~880 |
>(1000) | 協議 | 協議 |
注:表中(300)~(1000)口徑為插入式
工況流量是指儀表測量出當前通過管道介質的體積,是在工作狀態下的介質,例如氣體是可以被壓縮的,在管道內存在壓力時,氣體被壓縮后的體積就是工況流量。工況流量會隨著工作環境改變而改變。
標況流量是指介質在標準大氣壓力下和0°(或20°)標準下的體積,當壓縮氣體被釋放到標況環境中轉化的體積。標況流量在任何環境中均不會發生改變。
渦街流量計測量得出的是工況體積,只有做溫壓補償后才可以得出標況體積,一般用于貿易計量時,氣體采用標況為主,蒸汽通常采用質量計量。
