技術分享
蒸汽流量計示值偏低15%
發布時間:2023-08-05 11:48:45| 瀏覽次數:

存在問題

  某公司所屬熱電廠向距離1km處的化工事業部供過熱蒸汽,管道公稱通徑400mm,供方在這根管道的始端安裝了一套DN400的孔板流量計,需方在這根管道的末端安裝了一套相同直徑、用同一張孔板計算書、由同一個儀表廠制造的孔板流量計,但兩套流量計投入運行后,需方的一套指示正常,需方從產品產量和蒸汽單耗定額計算,流量計是準的,但供方的一套流量計示值比需方低15%左右。反復檢查這套儀表的各組成部分,均查不出問題。由于按有關規定應以供方表計計量結果進行財務結算,因而難煞了當事人。

  后來儀表維修工拿來手持終端(操作器)用“湊答數”的方法對供方流量計的差壓變送器的零點進行遷移,當零點遷移了-600mmH2O(約6kPa)時兩套儀表示值相符,而且蒸汽流量增大和減小的時候,兩套表示值都基本相符。這樣一晃就是5年。

  最后公司計量管理部門來了新的領導,認為這樣處理不符合計量管理規范,遂責成對口的一位資深技師想辦法解決這一問題。


分析與檢查

  這套流量計所包括的各臺變送器、傳感器及二次表已反復校驗多次,均是準確的,功能也正常,導壓管多次排污掃線,也都不堵不漏,所以不懷疑儀表本身存在問題。

   在問清該計量點的蒸汽溫度壓力參數、流量測量范圍、差壓上限、流體流向、差壓裝置取壓方式、冷凝罐等情況后,根據現場徑距取壓,兩取壓口之間距離為600mm,剛巧與壓變送器遷移量相等這一情況,懷疑冷凝罐前正壓管內可能積

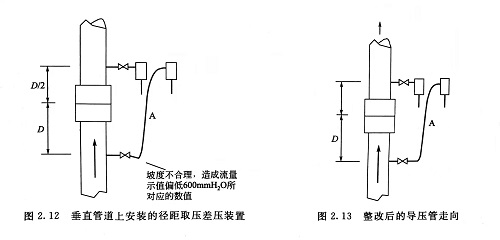

滿凝結水,所以建議提問者開該段管的保溫層,檢查該段管的表面溫度和坡度是否符合規范要求。提問者反饋信息說段管是冷的,根部閥為DN6針形閥,而且所描述的坡度(如圖2.12所示)。于是斷定,本該充滿蒸汽的A管內,現已充滿凝結

水,凝結水在這段管內聚集是因?yàn)槠露炔环弦?。管從根部閥起不僅不是保持規定坡度爬高,而且向下走一段,形成U形水封,所以這段管的凝結水無法靠其重力順暢地返回母管。

   A管內的凝結水,由于流體靜力學的作用,對正壓冷凝罐內的靜壓產生抽吸作用,從而使差壓產生負方向600mmH2O的偏移(1mmnmH2O=9.80665Pa)

   解決這一問題的方法是將A管垂直部分縮短一段(約50mm),然后將下垂部分導壓管整形,改成(如圖2.13所示)。


反饋的信息

  提問者按規范要求改裝了A管(如圖2.13所示),儀表消除了差壓信號的傳遞失真從而做到與需方表計示值基本相符。
