流量計為什么一般都要裝在控制閥之前?
發布時間:2023-08-16 17:00:20| 瀏覽次數:

一、提問

流量計為什么一般都要裝在控制閥之前?


二、分析

在流體控制工程中,流量計和閥門是最常用的設備之一。流量計和閥門經常串聯安裝在同一根管道上,兩者之間的距離有長有短。設計人員經常要處理的一個問題,是流量計在前還是控制閥在前。

(1)實例:電磁流量計安裝在閥后

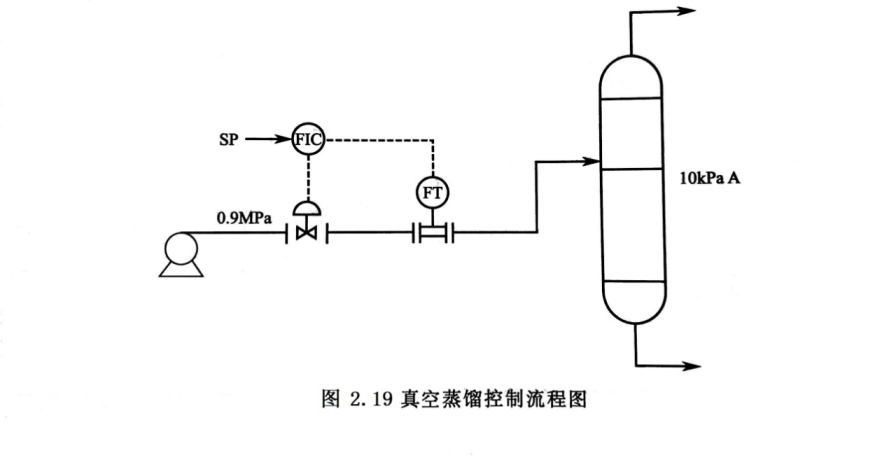

河南某燃料酒精廠有一路酒精發酵液要送至真空蒸餾塔蒸餾,為了控制進塔流量,安裝了電磁流量計和控制閥,如圖2.19所示。


該系統運行一段時間后發現兩個問題:一是電磁流量計示值偏高,而且信號噪聲大;二是電磁流量計內襯鼓泡,部分脫落。分析其原因,是控制閥在控制流量時,難免有時開度較小,甚至全關,所以電磁流量計測量管內有時出現負壓。負壓的出現,使流經測量管的發酵液內溶解的氣體釋放出來。這些發酵液中溶解的氣體,在發酵過程中已達到飽和程度,但因在控制閥之前,是處于受壓狀態,不會釋放出來,而流到控制閥之后,壓力突然降低,進入負壓狀態,因而氣體釋放出來。這些氣體以小氣泡的形式夾雜在液體中,對電磁流量計測量結果造成兩個影響:

①因為氣泡占有相應的體積,所以流量示值偏高;

②因為氣泡通過測量管時,部分覆蓋電極,所以流量顯示噪聲增大。

電磁流量計測量管內出現負壓,還會對測量管內襯產生破壞作用。因為普通電磁流量計的內襯承受不起負壓,尤其是通徑較大的測量管。

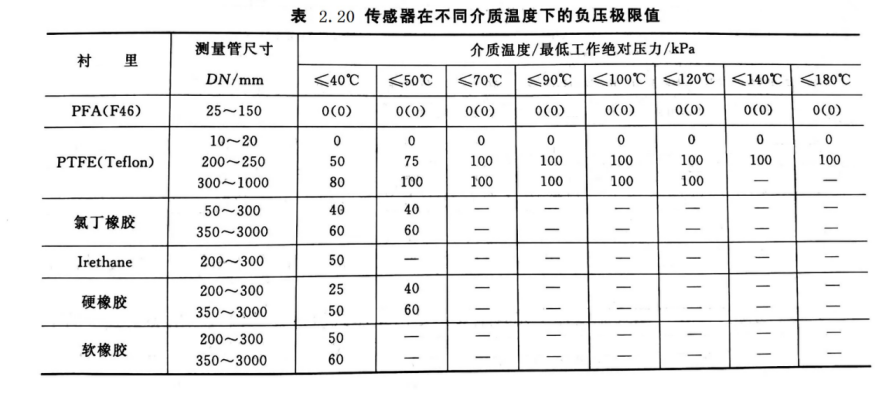

表2.20列出電磁流量傳感器在不同介質溫度條件下的負壓極限值 。這個實例表明,由于控制閥節流,使流體狀態發生很大變化,變成不利于測量、不利于儀表本身的狀態。


(2)關于直管段長度的考慮

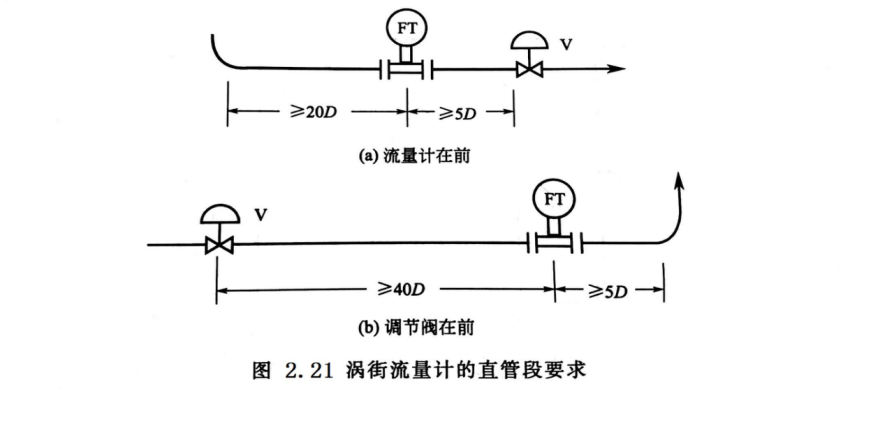

另外,從直管段要求來看,也是流量計在前、控制閥在后合理。圖2.21 所示是渦街流量計在兩種不同的設計方案時對直管段長度的要求。如果流量計為孔板流量計,情況也與圖2.21 相似。


這一點在現場直管長度較緊張的情況下尤為重要。

上面討論的是一般情況下的考慮。當然,事情也不能絕對化,如果出于某種目的,將控制閥布置在前面也不是不可以。
