電磁流量計測量管內壁結淤泥

發布時間:2023-08-19 15:46:32| 瀏覽次數：

一、現象

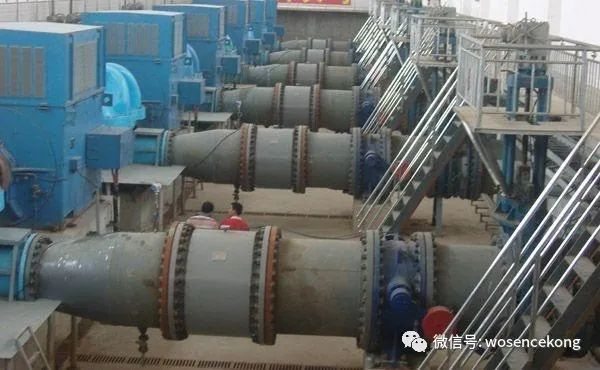

某市為了提高原水品質、解決飲水問題，鋪設了4根60km長的DN1200管道從河流上游取水，并在每根管道的始端(泵的出口處)各安裝DN1200電磁流量計1臺。儀表用了兩年后，發現4套流量計示值逐漸偏高。

二、分析

原水管理機構請來了專家組對這一情況進行診斷分析，懷疑流量計測量管內壁結了一層淤泥。但由于4根管道一根也停不下來，無法馬上證實。

后來原水管理機構采取措施停了其中的一路，在管道上割開一個觀測孔，發現管道內壁結了一層十多毫米厚的淤泥，于是流量示值偏高的問題有了一個明確答案。

為了解決淤泥淤積問題，后來在管道上開了一個清洗門，可定期打開蓋頭，用高壓水槍對流量計及前后管道內壁進行清洗，從而解決了這一疑案。

三、討論

(1)為什么管道內壁結淤泥后流量計示值偏高

電磁流量計是一種速度型流量計，其輸出信號與流過測量管的流速成正比。即

v=qv/A

式中v-流速，m/s;

qv--體積流量，m3/h;

A--流通截面積，㎡。

例如，8000m3/h的水流過D=1200的測量管時，其v=1.9649m/s，當管道內徑縮小到D=1170mm時，8000m3/h的流量流過，流速增大到v=2.0669m/s，從而引起流量示值偏高。

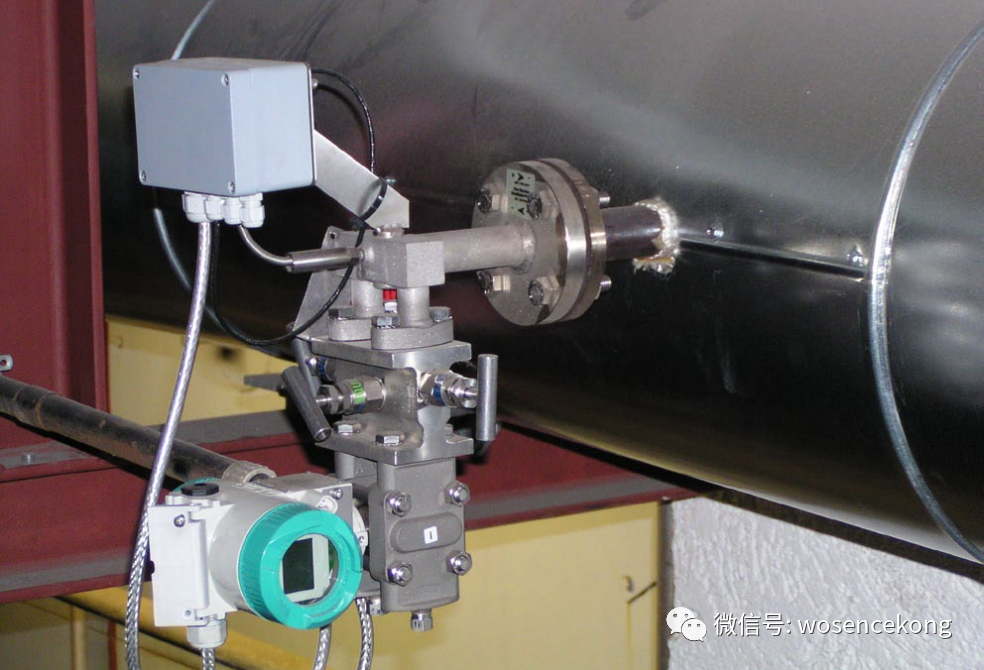

(2)阿牛巴流量計同樣有此問題

在工廠的原水流量測量中，阿牛巴流量計也有同樣的問題，因?yàn)檫@種流量計輸出的信號代表的是整個流通截面的平均流速。當管道內壁結了一層淤泥后，實際流通截面積比設計計算時小，所以流量示值相應偏高。

(3)大直徑流量計容易發生此類問題

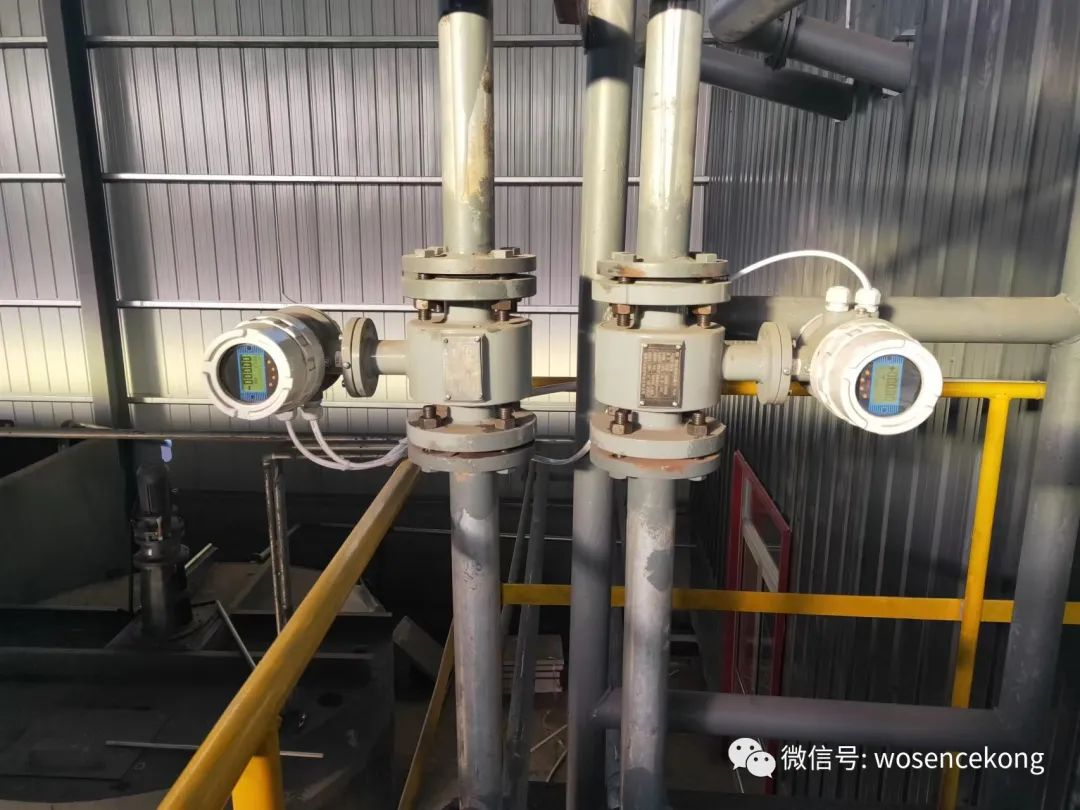

直徑大的流量計測量管，例如上述電磁流量計測量管和阿牛巴流量計測量管，水平管道底部很容易積泥沙，管道內壁很容易結淤泥，尤其是被測流體為河水、污水等。這是因?yàn)榇罂趶焦艿赖脑O(shè)計中，流速通常都取得較低。如果有可能將流量計安裝在垂直管道上，讓水自下而上流動，可大大改善泥沙堆積現象。在設計時應考慮測量管內壁的定期沖洗。在停車檢修期間應將測量管拆下檢查清洗，并進行其他方面的檢查保養。
