渦街流量計直管段長度不夠?qū)α髁吭斐傻挠绊懀?/strong>
發布時間:2023-09-09 09:45:51| 瀏覽次數:

一、存在問題

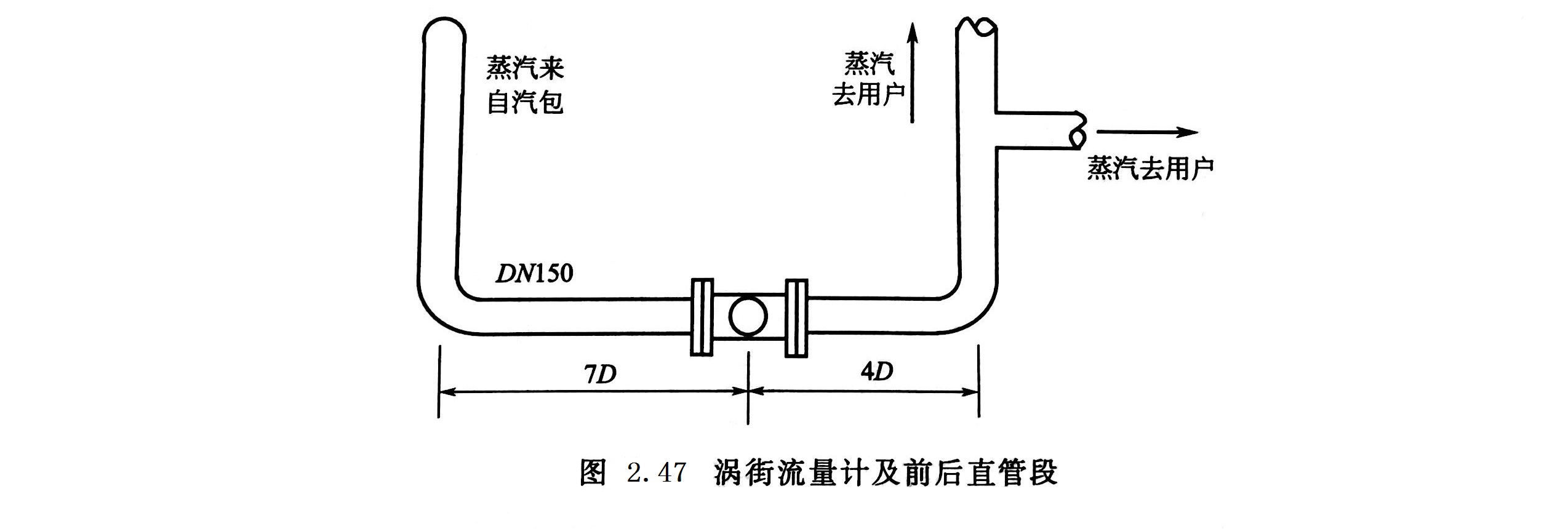

某卷煙廠有幾臺燃油鍋爐,蒸發量各為10t/h,基建階段沒有配齊能源計量儀表,投產后,為了加強能源管理,添置了鍋爐進油流量計和產汽流量計等。由于機械設備安裝在先,而且配管時沒有為流量計預留安裝位置,所以流量計安裝時遇到了困難。其中一臺產汽流量測量用渦街流量計,直管段長度嚴重不足,流量計及前后管道如圖2.47所示。流量計前,管道經兩個90°彎與汽包相連,流量計后,管道轉了90°彎后就有三通,沒有更好的安裝位置。


二、處理方法

我公司受理了這一問題之后,首先發現渦街流量計前后的90°彎處于同一個平面內這一特點,遂提出將渦街流量計旋轉90°安裝的建議。渦街流量計在水平管道上的安裝,大多將接線盒布置在管道上方,這樣,維修較方便。但當被測流體為蒸汽時,又多數將接線盒布置在管道下方,這樣能使接線盒的環境溫度明顯降低,提高儀表的可靠性。這兩種方法都使渦街流量計的發生體垂直于平面。

渦街流量計在出廠前都經過實流標定。由于流量標準裝置的直管段都相當長,所以流量計前管道內流體的流速分布是對稱的,也不存在旋渦。這樣,圓形流通截面中流速最高點與軸心重合,一臺渦街流量計的流量系數就是在這樣的條件下標定出來的。

但在圖 2.47 中,流體在管道內高速流動,由于流體的離心力作用,流場產生畸變,使最高流速這一點向圖的下方偏移,這種偏移,使最高流速點不再對準旋渦發生體的中心,從而使流量計的旋渦剝離頻率相對減低,引起儀表示值偏低。

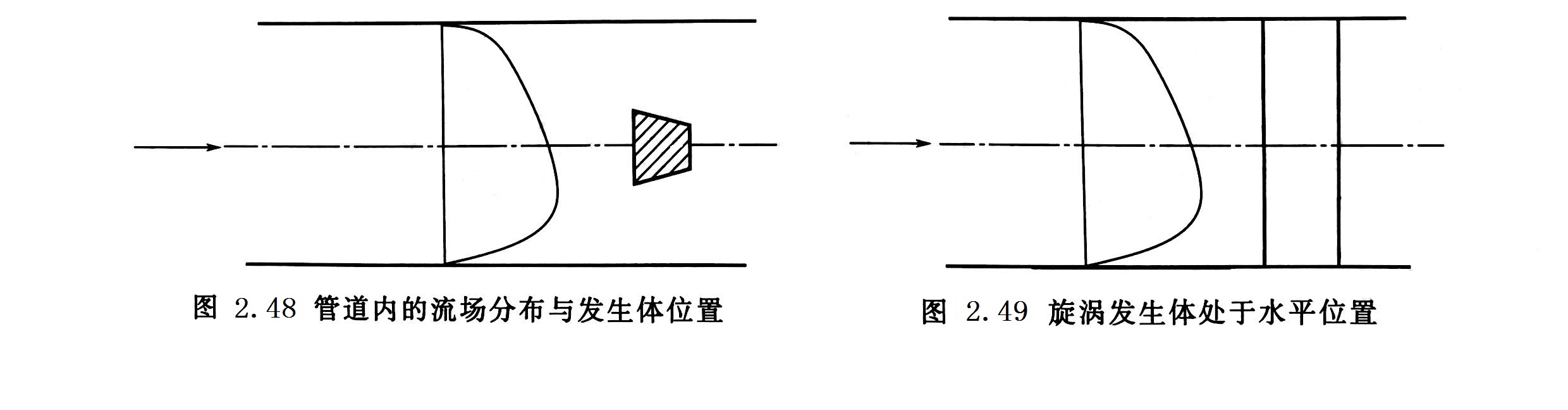

儀表示值偏低是因最高流速點對旋渦剝離頻率的作用被削弱,而較低流速點對旋渦剝離頻率的作用被加強,如圖2.48 所示。

而當旋渦發生體的方向被旋轉90°后,情況發生了變化,流場的畸變情況雖然無變化,但最高流速點卻對準了發生體的中心線。如圖2.49 所示。


三、反饋的信息

用戶采納了我公司技術人員的建議,并在流量計投運后對鍋爐的運行數據作了統計分析。

①油汽比分析

1噸燃油產N噸蒸汽,這是鍋爐運行的考核數據,其計算基礎是產汽流量計所計的總量和進油流量計所計的總量。

② 汽水平衡數據

汽水比的計算基礎是產汽總量與進水總量之比。

用戶統計了一個月的油汽比和汽水比數據,均在合理范圍內,從而認為蒸汽流量計的示值是準確的。

四、討論

本案例中是利用流量計前后兩個90°彎在同一個平面內這一特點作出的正確診斷,如果兩個90°彎不在同一個平面內,情況要復雜得多。其中起決定性作用的是流量計上游的流場分布。




附件下載
 上一篇:兩套科氏力質量流量計為何示值相差很大?
 下一篇:管道內壁粗糙度不符合要求時,對孔板流出系數的影響分析!
