旋渦流量計及孔板銳緣磨損后對流量測量產生的影響!
發布時間:2023-10-23 10:09:52| 瀏覽次數:

一、提問

在渦街流量計中,旋渦發生體銳緣被磨損,對流量測量有何影響?


二、解答

(1)旋渦發生體銳緣為什么會變成圓弧?

渦街流量計旋渦發生體迎流面的兩條棱邊正常情況下是銳利的,但若被測流體中含有固形物,則銳緣很容易被磨損而變成圓弧,雖然流量系數K對邊緣的銳利度的變化不像孔板流量計那樣敏感,但由于幾何形狀和尺寸發生了變化,也會引起流量系數的變化。

(2)圓弧對流量系數的影響

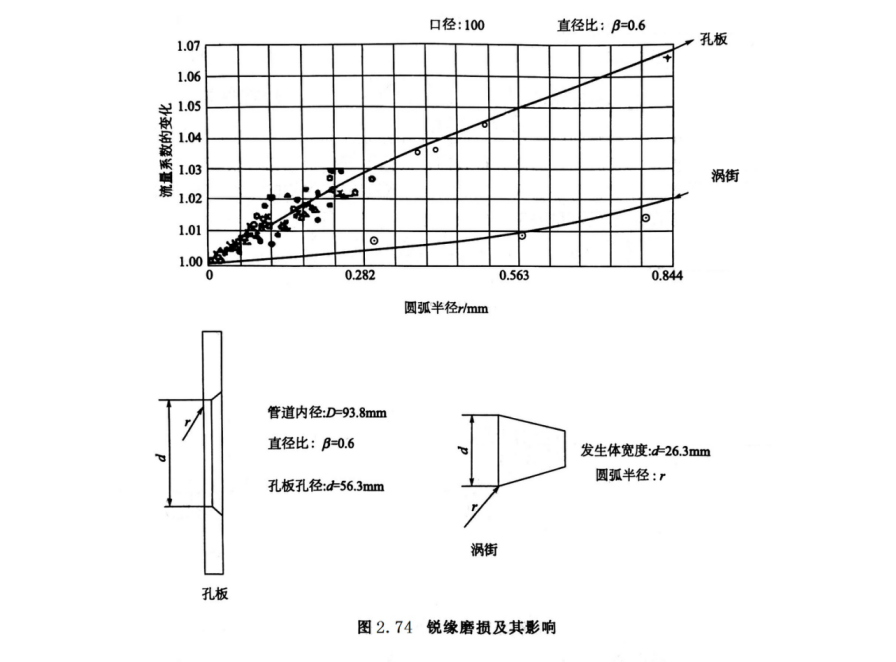

公司對旋渦發生體銳緣變鈍和標準孔板銳緣變鈍對流量系數的影響做過測試,發現在相同的圓弧半徑的情況下,渦街流量計流量系數的相對變化率比孔板流量系數的相對變化率小得多,其相互關系如圖2.74所示。

(3)孔板銳緣被磨損后流量系數變化更大

從圖2.74可清楚地看出,隨著銳緣半徑r的增大,孔板的流量系數和渦街流量計的流量系數都相應增大,但因流量系數的定義不相同,對流量測量誤差的影響卻相反,其中孔板流量系數的增大導致孔板輸出差壓減小,流量示值變化與流量系數變化成反比。而渦街流量計流量系數的增大卻使流量示值成正比地增大。

(4)處理方法

選擇耐磨性優良的材質制造發生體,是改善磨損的積極方法。一旦發現磨損,應對儀表的流量系數重新標定,當磨損嚴重流量系數變化太大時,應考慮更換發生體。
