鍋爐低壓運行時蒸汽流量示值大幅度偏低原因分析!
發布時間:2023-11-15 10:29:17| 瀏覽次數:

一、現象

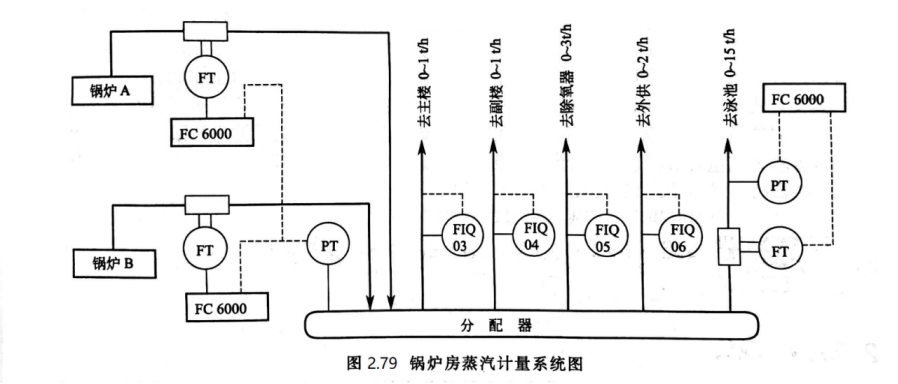

上海某公司引進兩臺燃油自動鍋爐為設施供熱,由于鍋爐產生飽和蒸汽,故流量計只進行壓力補償。表計配置及設計參數如圖2.79所示,由于工藝專業提自控條件時確認鍋爐常用操作壓力為1.0MPa,所以鍋爐出口流量選用DN100渦街流量計已足夠。


交工驗收時,需方提出蒸汽流量計有時準確有時不準確,要求做平衡測試并查找原因。測試方法是分表示值之和(總耗量)與總表示值(發汽量)平衡,發汽量與鍋爐進水量平衡。

現場測試工作開始后發現該單位鍋爐采用間歇運行操作法,即鍋爐噴油置“手動”位置,而且開到最大,測試時鍋爐單臺運行,耗汽總量小于10t/h,所以鍋爐自動點火后蒸汽壓力幾乎是等速上升。當壓力升高到所設置的上限壓力1.1MPa后,自動熄火停爐。于是壓力近似等速下降,當壓力降到0.25MPa后,鍋爐自動點火開爐,如此周而復始地循環。

在平衡測試中,壓力等于0.4MPa時,分表之和與總數(累積值)最多只差1%,但是壓力低于0.4MPa后,分表之和與總表讀數之差逐漸增大,壓力為0.25MPa時,總表讀數低5%。這時根據當時的運行數據計算,總表測量管內的流速已超過100m/s,又分別計算了各臺分表低壓運行時的流速,均未高于75m/s,顯然,這一誤差是由總表流量計超上限流速(80m/s)運行引起的。

用戶單位提出操作壓力應不低于0.4MPa,需方不同意,理由有兩個:

其一鍋爐屬生活鍋爐,對供汽壓力要求不高,0.25MPa壓力也不影響熱用戶使用;

其二間歇生產有利于節能,而且點火起動壓力越低,起停周期越長,對設備越有利。分析這一事件的起因,應屬工藝設計者提自控條件時未想到如此低的操作壓力,而運行人員卻偏偏在如此低的壓力條件下運行。

這一事件雖然完全不屬儀表選型的責任,但給出了一個啟示,即除了請?zhí)釛l件人員寫明最大流量、常用壓力、最低壓力之外,還需對流量為最大、壓力為最低時流過渦街流量計的流速進行校核,不得高于上限值。

二、分析

①本實例中,鍋爐操作壓力降低后,產汽流量計大幅度偏低,是因此時渦街流量計在超上限流速條件下運行。

由于流體對渦街流量計旋渦發生體的推力與流速的平方成正比,所以超上限流速使用,也容易將旋渦發生體沖壞。

③其實,這樣的運行方式對鍋爐的壽命也不利。因為操作壓力低時,汽包和爐管內介質溫度也低 (0.25MPa對應139℃),操作壓力高時,汽包和爐管內介質溫度也高(1.1MPa對應 188℃),冷熱交替變化,長此以往,材料容易產生蠕變,引發連接處泄漏等問題。

④本節所舉的實例,導致渦街流量計在超上限流速條件下運行,帶來后果不是將旋渦發生體沖壞,就是引起流量示值偏低。

其實,流量測量儀表超上限運行,不只在渦街流量計中存在,在差壓式流量計、容積式流量計、渦輪流量計中也經常發生。其中差壓式流量計因差壓超上限輸出被限幅,引起示值偏低。容積式流量計、渦輪流量計因旋轉太快引起軸和軸承加速磨損,帶來的也都是嚴重后果。
