解析引壓管內凝結水對系統誤差的影響!
發布時間:2023-11-22 16:44:53| 瀏覽次數:

一、提問

在用間接法質量流量計測量蒸汽質量流量的系統中,一般根據蒸汽壓力和溫度求取蒸汽密度。由于壓力變送器安裝位置不同,引壓管內所結的凝結水情況也不同,對流量測量有何影響?如何處理?

二、解答

在蒸汽壓力的測量中,由于引壓管內凝結水的重力作用,會使壓力變送器測量到的壓力同蒸汽壓力之間出現一定的差值。

(1)引壓管中液柱高度對壓力測量的影響

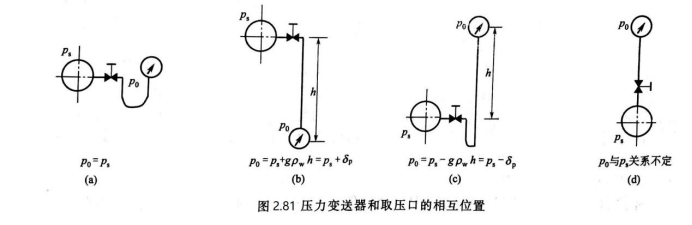

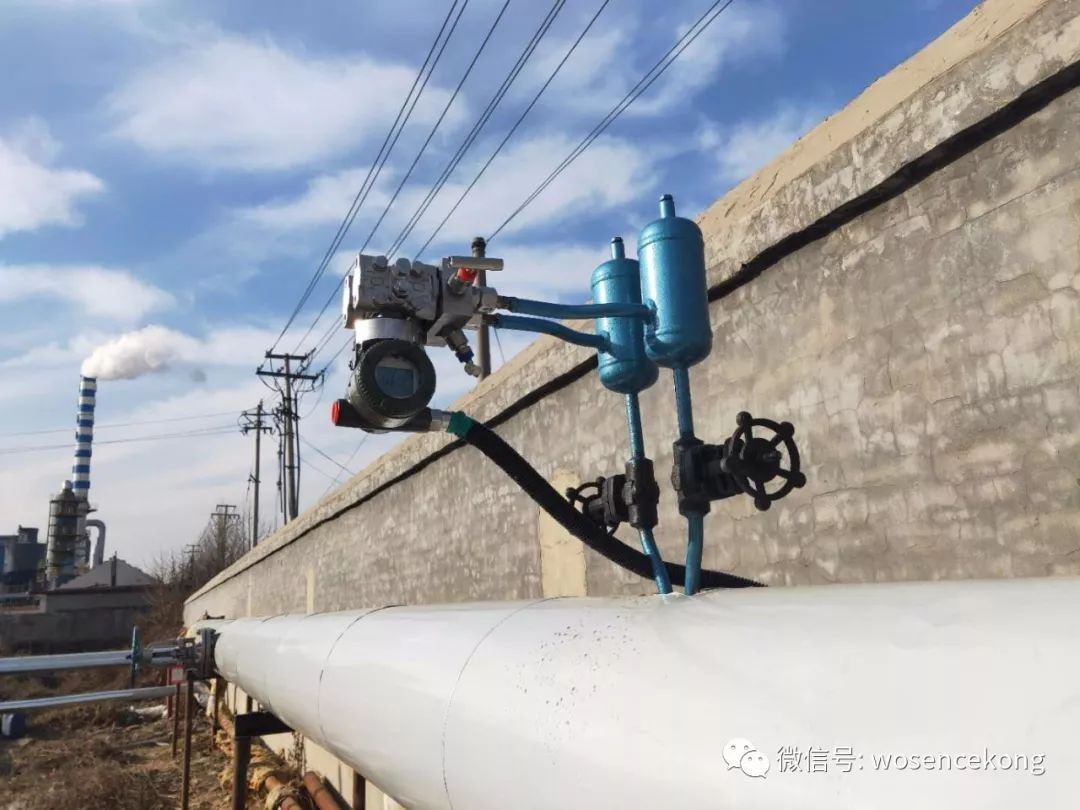

在壓力變送器安裝現場,為了維修的方便,壓力變送器安裝地點與取壓點往往不在同一高度,這樣,引壓管中的凝結水就會對壓力測量帶來影響。圖2.81所示為4種常見的情況。其中,ps為蒸汽壓力;p0為變送器壓力輸入口處實際壓力;h為高度差m;g為重力加速度m/s2;ρ為凝結水平均密度kg/m3。

在該圖中,圖2.81(b)因變送器在取壓點下方,如果引壓管中充滿凝結水,則變送器示值偏高gρh,在h=6m,g以9.80665m/s2計,ρ以998.2kg/m(假定液溫為20℃)計,對變送器的影響值為58.7kPa。圖2.81(c)因變送器在取壓點上方,如果引壓管充分排氣,引壓管中充滿凝結水,則對變送器的影響值為gρh。而圖2.81(d)因引壓管中冷凝液高度難以確定,所以變送器輸出低多少也就難以確定,故不宜采用。


(2)測壓誤差對流量示值的影響

測壓誤差如果不予校正,對流量測量系統精確度一般般都有影響。而影響程度不僅同流體的常用工況有關,而且同流量計的類型有關。

仍用上面所舉的例子,在流體常用壓力等于0.7MPa表壓,常用溫度等于250℃的工況條件下(即為過熱蒸汽),壓力測量偏高 58.7kPa,對于差壓式流量計將引入 3.69% R的誤差,對于渦街流量計將引入7.52% R的誤差。

在流體的常用壓力等于0.7MPa的飽和蒸汽條件下,壓力測量偏高58.7kPa,對于差壓式流量計將引入3.42%R的誤差,對于渦街流量計將引人6.95%R的誤差。

因此,引壓管中液柱高度對壓力測量影響必須予以校正。

(3)液柱高度影響的校正

壓力變送器引壓管中冷凝液液柱高度對壓力測量的影響通??捎脙煞N方法校正,即在變送器中校正和在二次表中校正。

①在壓力變送器中校正

這種校正方法的實質是對變送器的零點作遷移。在上面的例子中,如果變送器的測量范圍為0~1.0MPa,零點作-58.7kPa遷移后其測量范圍就變?yōu)橐?8.7~1058.7kPa。在現場操作中,就是用手持終端將測量范圍設置為58.7~1058.7kPa。對于非智能型變送器,就是變送器壓力輸入口通大氣的條件下,將輸出遷移到3.0608mA。

②在二次表中校正

這里說的二次表是廣義的,不僅包括普通的流量二次表,也包括DCS、PLC、智能調節器等,但校正方法是相同的。對上面的情況作校正,就是將(測量起始點)寫入-58.7kPa(或一0.0587MPa),而將(測量滿度)寫941.3kPa(或0.9413MPa)即可,因此省力、省時又準確。
