技術分享
渦街流量計測量管上游的墊片突入管道內對儀表示值有什么影響?
發布時間:2023-11-30 09:12:58| 瀏覽次數:

一、提問

渦街流量計測量管上游的墊片突入管道內對儀表示值為何有影響。

二、解答

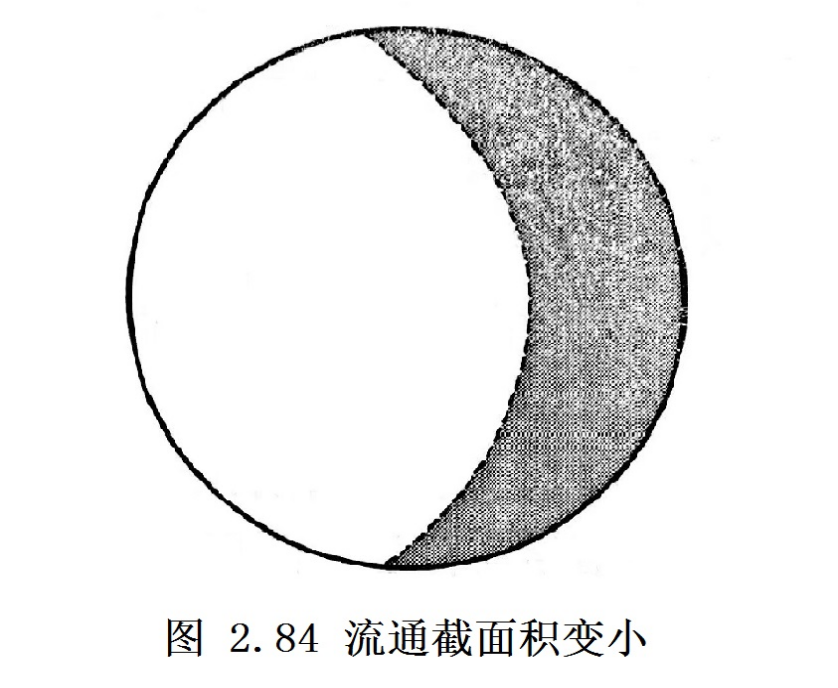

現場多次發現,渦街流量計上游的墊片突入管道內,引起流量示值偏高。原因是突入的墊片使圓形流通截面積縮小,如圖2.84 所示。流體在以很高的流速流過渦街流量計測量管時,由于流體在圓形截面部分被阻擋后,流通截面縮小,流體被加速,這一被加速的流體束沖擊在旋渦發生體上,產生的旋渦數相應增多,引起儀表示值偏高。另外,流體在流過突入管內的墊片時,在墊片的背流面還會產生渦流,在這種渦流足夠強時,也會被儀表的檢測元件感知,引起噪聲和示值偏高。


解決的方法是在發現這種安裝缺陷后及時糾正,重新安裝。

(1)小通徑流量計應特別注意

墊片突入管道內引起渦街流量計示值偏高的現象常見于小通徑儀表,例如DN40通徑儀表,墊片突入管道內只要有5mm,流過墊片的流體就會被加速20%以上。影響大的另一原因是發生體與墊片之間的距離太小,墊片出口的流束完全來不及膨脹就撞沖在發生體上。

相反,如果流量計通徑有200mm,墊片突入管道內 5mm,流體被加速的比例要小得多。而且因?yàn)樾郎u發生體與墊片之間的距離增大,墊片出口的流束在撞到發生體之前已有一定的膨脹,影響較小。

(2)普遍意義

墊片突入管道內對流量測量產生影響的例子不僅渦街流量計有,其他流量計例如電磁流量計、差壓流量計等也有。杜絕這一問題的方法是提高安裝質量,而且在配置墊片時就要注意,墊片的內徑宜比管道內徑大數毫米。
