差壓裝置導壓管引向不合理引入的誤差原因分析!
發布時間:2023-12-07 14:28:10| 瀏覽次數:

一、提問

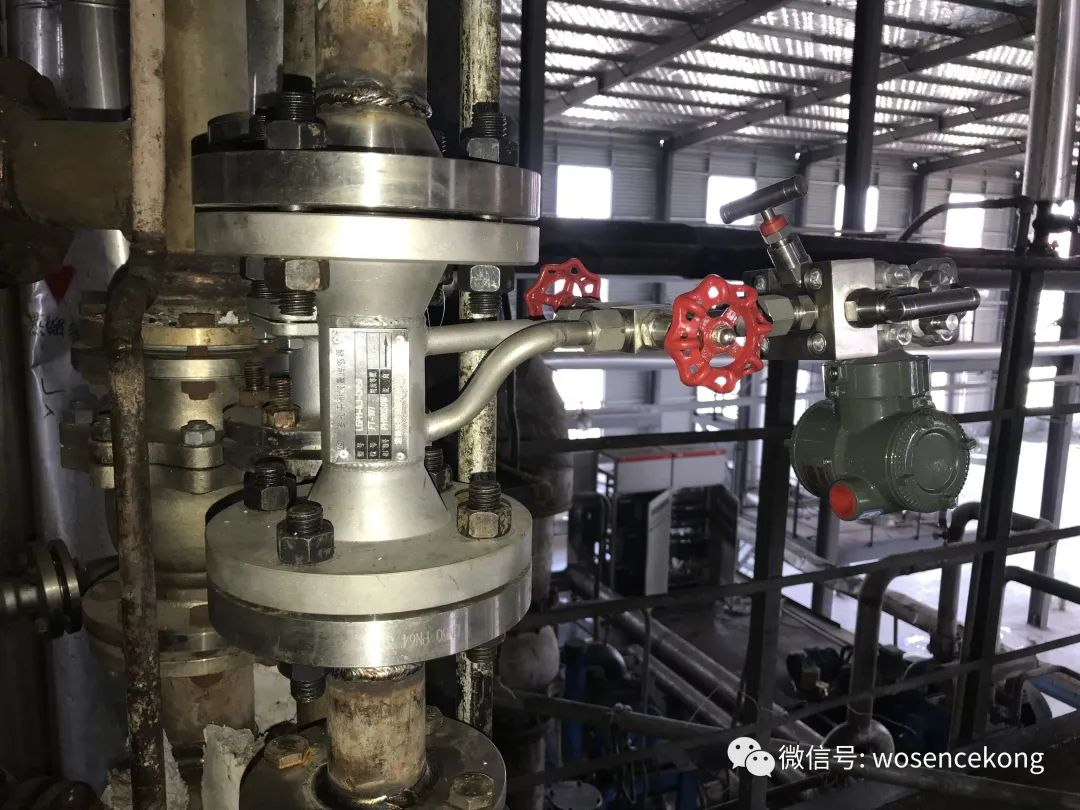

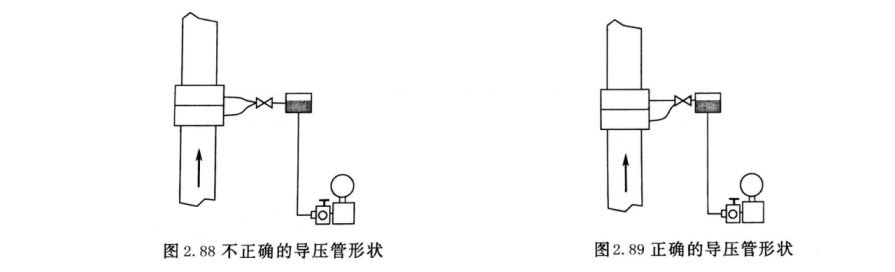

現場普遍使用的如圖2.88所示的差壓裝置,存在什么問題?

二、解答

GB/T 2624--2006中規定的差壓式流量計工藝管道全為水平方向,但實際應用中,垂直方向的管道無法避免,因此按照信號不失真?zhèn)鬟f的原理就有了如圖2.89所示的結構。在該圖中,切斷閥采用直通閥(直通閘閥或球閥)后,只要冷凝罐一端導壓管略高于差壓裝置的一端,則從冷凝罐溢出的凝結水就可順暢地流回母管,兩只冷凝罐中的液位可保持等高,管中的蒸汽也可正常地向冷凝罐的上部補充,從而實現正常的汽液交換。如圖2.88所示的結構,這種導壓管連接方式的優點是外觀漂亮,但卻損害了它的基本功能。


在圖2.88中,正端導壓管內凝結水仍可順暢地流回母管,但負端導壓管卻不能,一定要到管內積滿凝結水后才會向母管溢出,因此兩只冷凝罐中的液位高度不一致,假定負端冷凝器中的液位高度同導管左端一樣高,則負壓端冷凝罐中的液柱高度就比正壓端高度約高16.5mm,因?yàn)榄h(huán)室上兩個管口之間的距離為33mm。其實,負壓端冷凝罐內的液位高度并非總是同導壓管左端一樣高,而是可能高些,也可能低一些,因此就增加了不確定的附加偏差因素。

導壓管連接的不正確,使得流量計在相對流量較小時出現明顯的偏低。例如有一臺差壓式流量計,△pmax=20kPa,在qm=20%qmmax時,差壓裝置送出的差壓信號為800Pa,由負端冷凝罐內液位偏高引起的附加差壓以165Pa計,則相應的流量示值就減為17.8%FS。

上述數據都是針對環室取壓而言,如果是法蘭取壓,負壓端冷凝罐中的液柱高度就比正壓端高度高約25.4mm,引起的流量測量誤差也更大些。
