一、提問

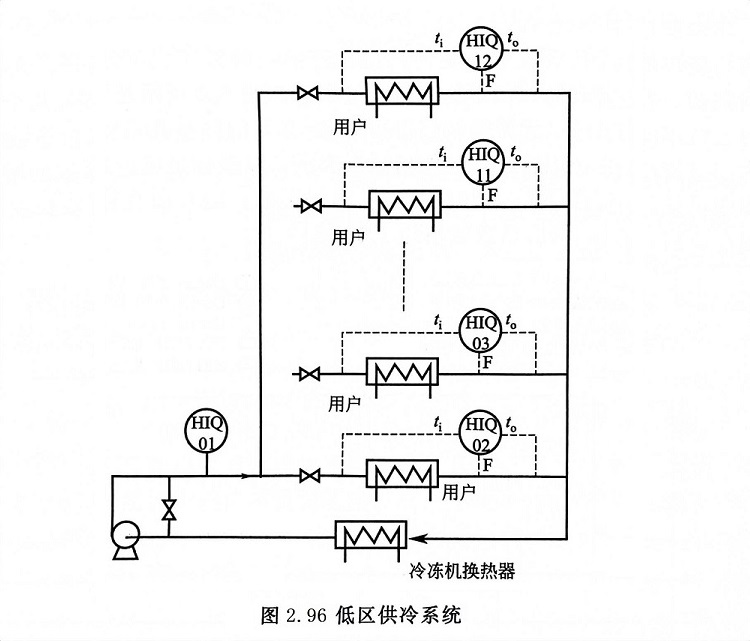

上海的一幢大樓空調供冷系統中，有一套低區冷凍水系統。該系統共有12套冷量計量表，其中11臺分表均為DN80~DN200電磁流量計，總表因管內壓力高，而且全年無停車裝表的機會，所以采用夾裝式超聲流量計，系統圖如圖2.96所示。DN600總管用的超聲流量計找不到理想的安裝位置，唯一的一個可供安裝的地點，前直管段只能勉強達到5D，與規程要求相差甚遠。儀表投運后發現總管流量示值合比各分管流量示值之和低5%。

二、分析

在作系統誤差分析中，工作人員核對了各分表的數據設置和各臺表所對應的用戶的設備能力，確認流量示值可信。尤其是該電磁流量計精確度等級較高，其基本誤差為±0.5%R，因此初步判定5%的量差主要是由于總管流量計誤差大引起的。

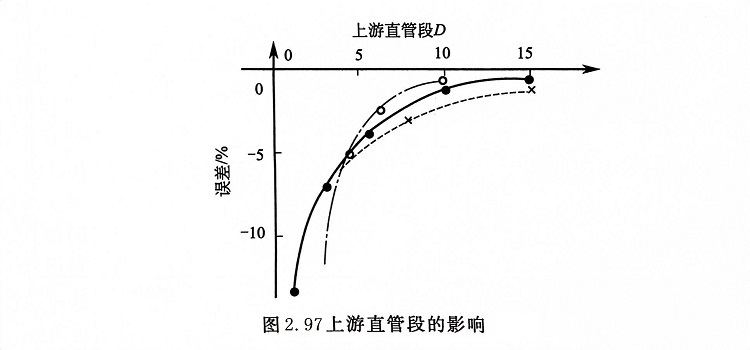

在分析直管段長度不夠?qū)Τ暳髁坑嬍局涤绊懙倪^程中，我公司提供的三組曲線(如圖2.97所示)都表明夾裝式單聲道超聲流量計在直管段不夠長時，有示值偏低的現象，在前直管段長度為5D時，示值約偏低5%，從而使總表與分表計量差的矛盾找到了答案。

圖2.97中所畫的三根實驗曲線都表明，直管段長度不夠時流量示值偏低，其中直管段長度為5D時，3根曲線都示出偏低5%，與本實例中的數據相符，因此圖中數據可信。

針對這一情況，后與用戶商量，將總表流量系數修正5%，使總表與分表之和吻合。這樣一用就是10年，總表計量結果與分表之和的吻合度一直保持得很好。
