一、存在問題

  某公司有一醋酸裝置，一套關鍵的甲醇流量計示值偏高，投入使用幾年以來一直未找到原因。

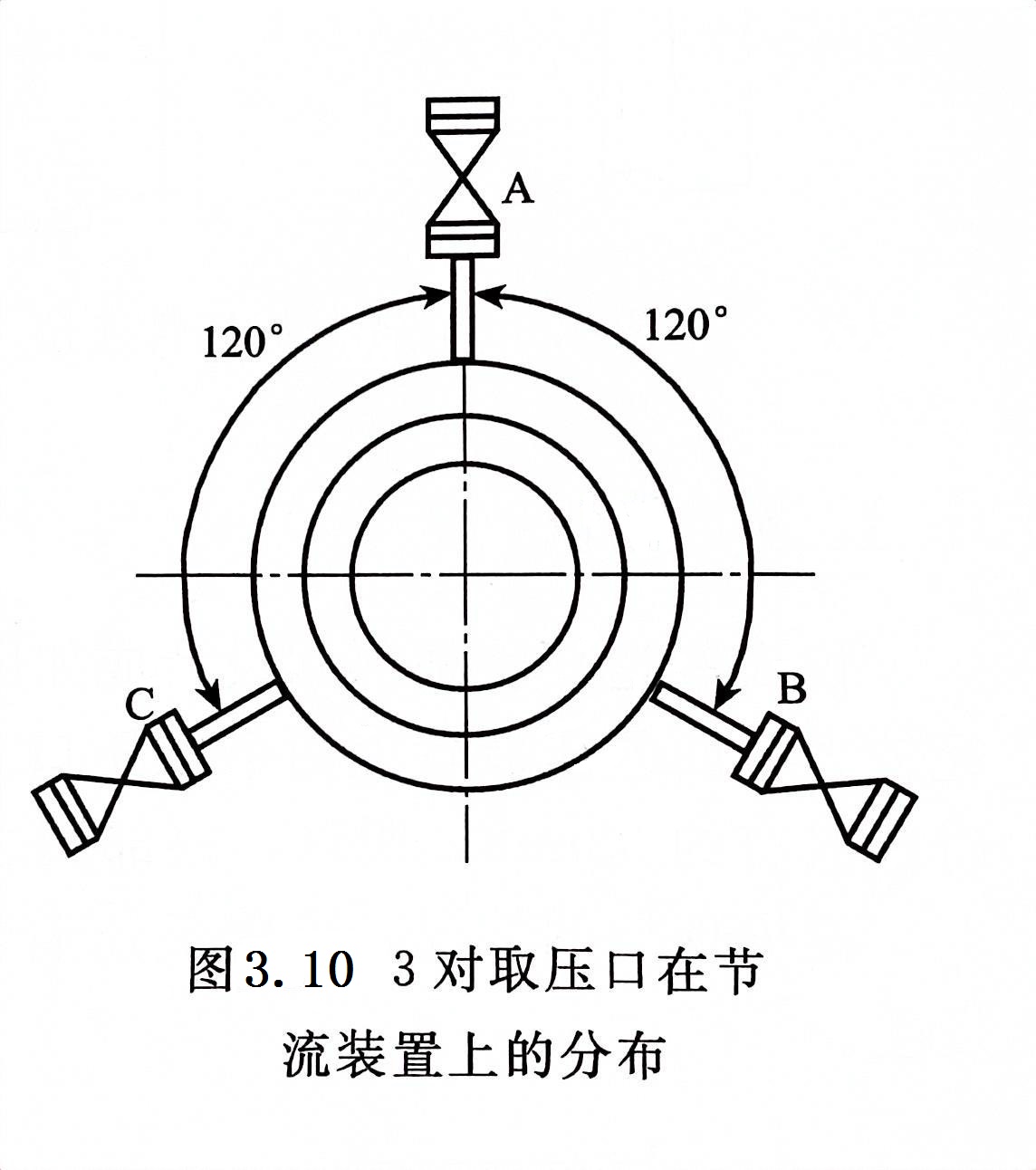

這個流量測量點，差壓裝置安裝在DN80的垂直管道上，流體自下而上流動。一套差壓裝置有3對差壓信號取壓口，分別去3個差壓變送器，3個變送器輸出分別去DCS、安全聯鎖系統和計量系統。3對取壓口均為lin法蘭取壓，在法蘭圓周上的布置相隔 120°，根部閥為法蘭式閘閥，如圖3.10所示。

用戶介紹，該測量點所測量的介質甲醇，是貨輪上卸下經科氏力質量流量計計量，然后送儲罐的，此科氏力流量計即為雙方貿易交接計量手段。儲罐中的甲醇再用泵打出，經該流量計測量后送生產系統。卸船后的計量結果用作醋酸成品單耗計算的依據，從幾年來的單耗統計結果分析，科氏力流量計計量結果是準確的，經醋酸產品產量核算，在均衡生產的情況下，甲醇流量應為 32t/h，但該計量點的3路輸出信號，均高于 32t/h，而且各不相同，有時A最高，有時B或C最高，最高時可達 41t/h。

經校驗，差壓變送器均未超差，五閥組排氣也正常。

二、分析與診斷

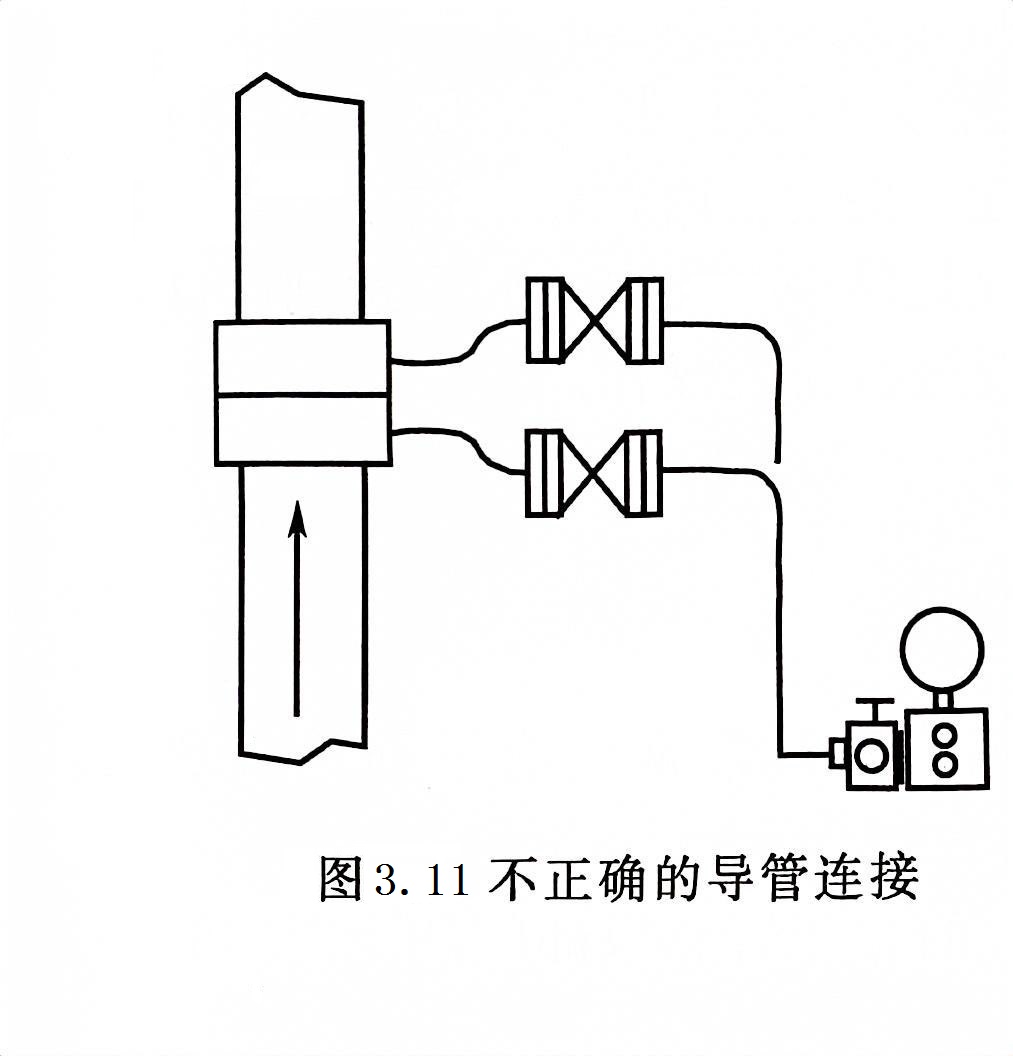

①差壓裝置上的引壓管引向有問題，如圖3.11所示。因為負壓管從取壓口引出后爬高一段距離，再裝根部閥，根部閥出去后再下行去差壓變送器。毛病就出在引壓管的最高點易積氣，而且無氣體收集器和排氣閥，導壓管內的氣體使差壓傳送出現正向偏移。

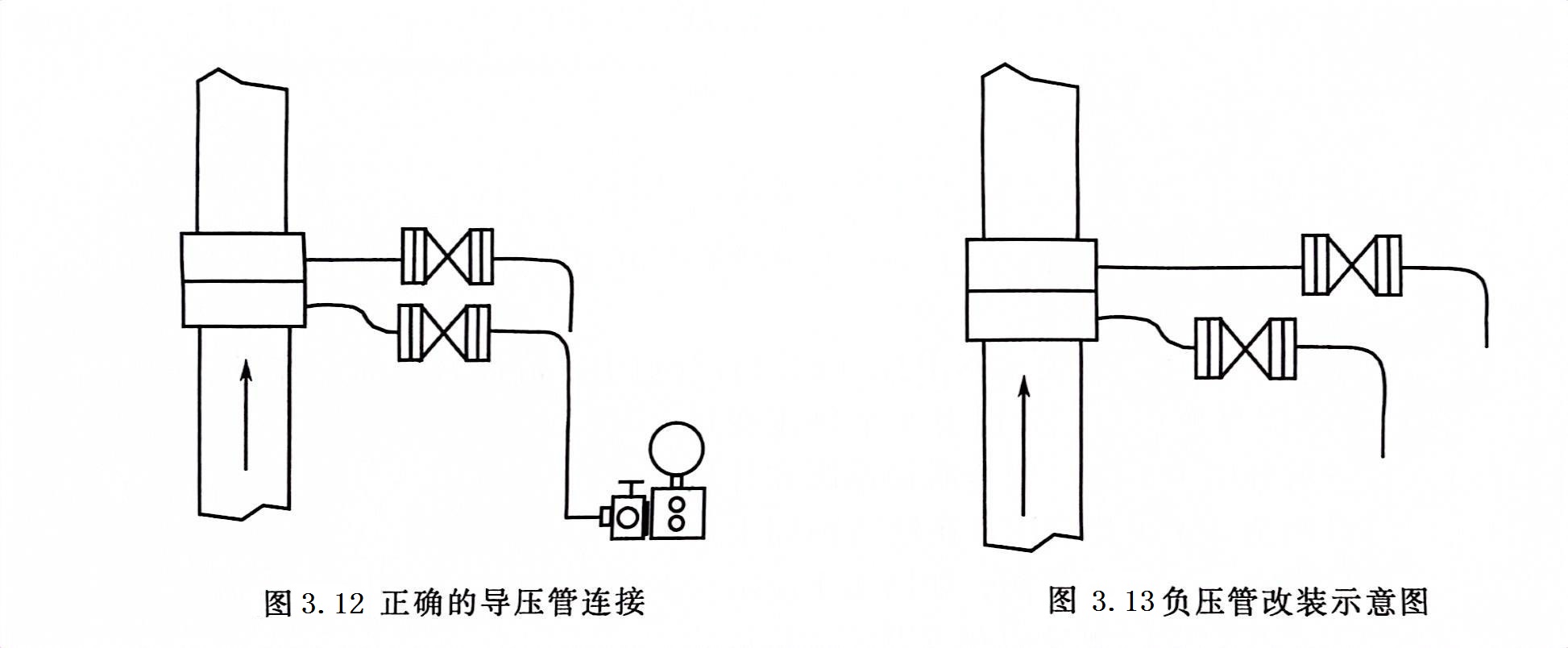

甲醇在正常情況下是液態，但無法保證它在任何時候都不會析出氣體。為了防止析出的氣體進入引壓管，必須采用如圖3.12所示的方法來保證坡度。

②差壓變送器的排氣。在儀表投運前，引壓管和差壓變送器高低壓室內均充滿空氣，開表后，甲醇依靠其重力從母管進入引壓管，管內的空氣密度較小，翻滾上升進入母管。五閥組排氣時，可將閥組前面流路內的氣體排凈，而差壓變送器高低壓室內的氣體，必須打開高低壓室上的上面一個排氣口才能排凈。用戶漏掉了差壓變送器排氣操作這一步。

三、建議

根據現場的情況，隨后我公司將負壓管按圖3.13所示予以改裝，從而杜絕負壓管內積氣的事情發生。

四、小結

①安裝在垂直管道上的差壓裝置，導壓管的處理很容易出問題。在測量不同介質的流量時，導壓管的敷設應滿足下列要求:

被測介質為氣體時，導壓管內一般應充滿氣體，殘存的液體將會引起差壓信號的傳遞失真；

被測介質為液體時，導壓管內一般應充滿液體，殘存的氣體、氣泡將會引起差壓信號的傳遞失真；

被測介質為蒸汽時，冷凝罐或冷凝管到差壓變送器(包括高低壓室)導壓管內應充滿凝液，殘存的氣體將會引起差壓信號的傳送失真。

本實例中就是因為負壓管內有氣體潴集，引起流量示值偏高。
