外夾式超聲波流量計

在線咨詢

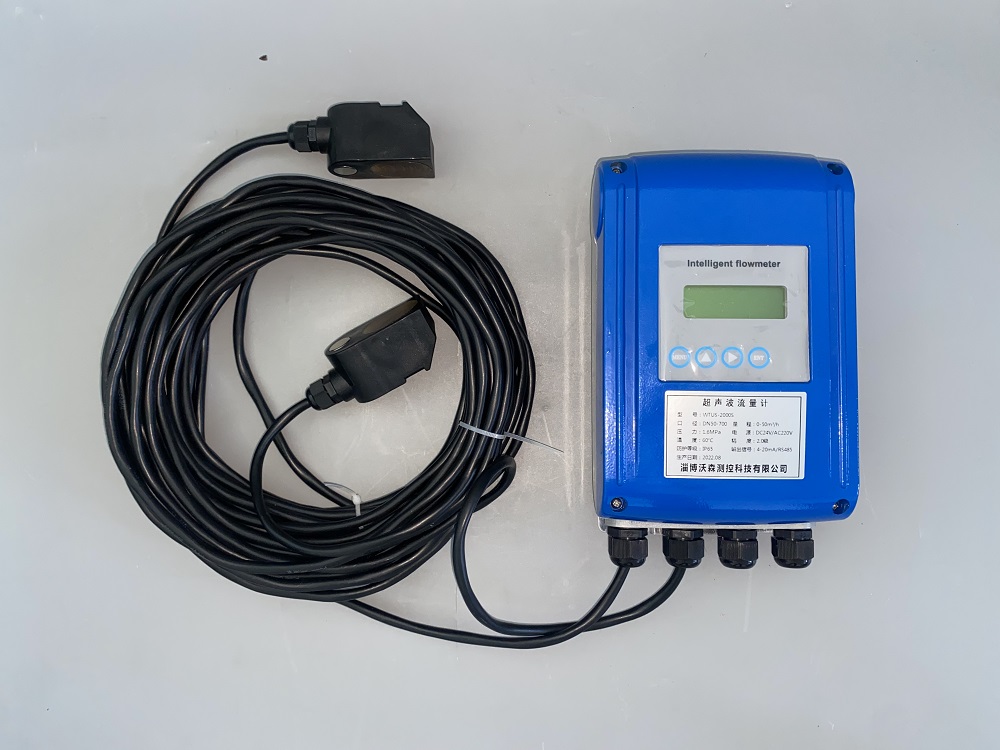

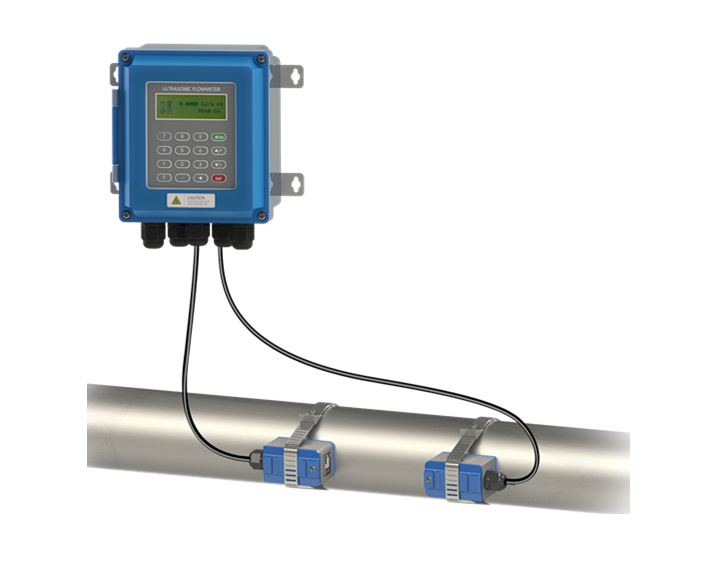

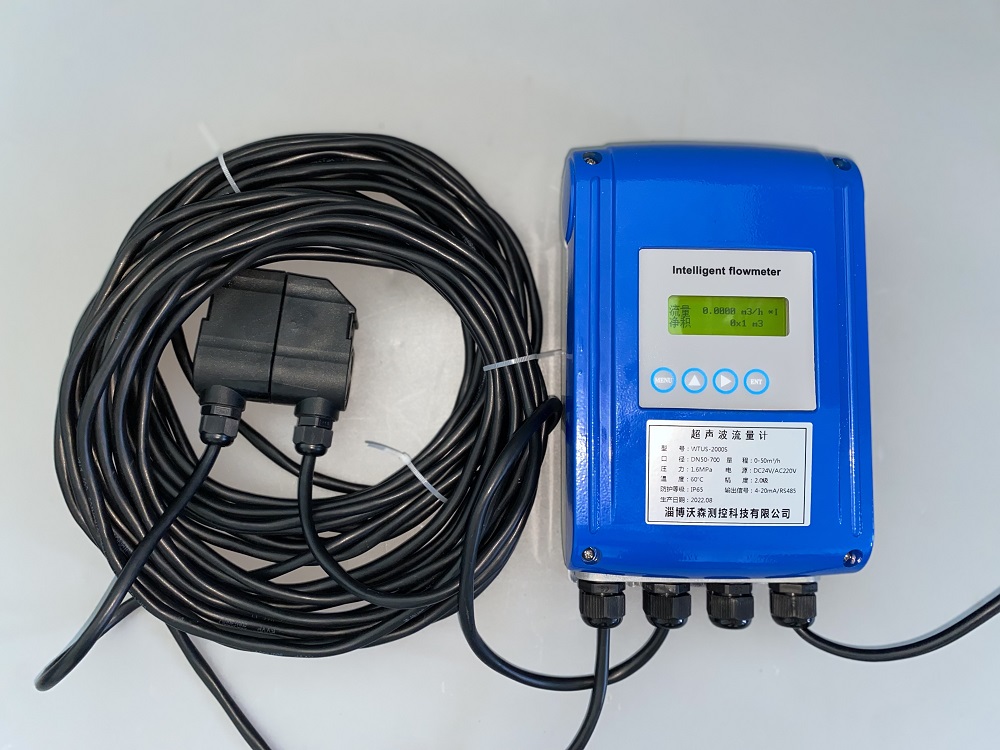

外夾式超聲波流量計產品概述

外夾式超聲波流量計利用了低電壓，多脈沖時差原理，采用高精度和超穩定的雙平衡信號查分發射、差分接收

數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有非常簡單的安裝方式，無需

破管，無需停水，使客戶輕松實現靈活的管道流量的測量。產品還可以配備永久安裝夾具，無需日常維護、長

期提供可信、無漂移的測量。它采用了最先進的數字相關技術和智能自適應聲波技術，是它的測量穩定性更加

突出。同時它使用的聲聚焦技術，使產品在連續測量時的信號接收品質得到顯著增強。

技術參數

測量原理	時差相關原理
測量管徑	夾裝式傳感器：10mm～8000mm或更大，插入式傳感器：管徑≥80mm安裝
管壁厚度	≤50mm
管道材質	幾乎所有的金屬和致密塑料管，對于混凝土或其他組份管材及有內襯請咨詢
夾裝式測量精度	管徑＞150mm:±0.5%～±1%;管徑≤150mm:±0.5%～±1.5%
插入式測量精度	±0.5%～±1%
重復性/線性度	±0.1%～±0.3% / 0.5%
流速范圍	0.01～25m/s(正反雙向計量，并可計量?jī)袅髁?
量程比	400:1(注：滿足上游10倍管徑直管段，下游5倍管徑直管段，流速大于0.3m/s)

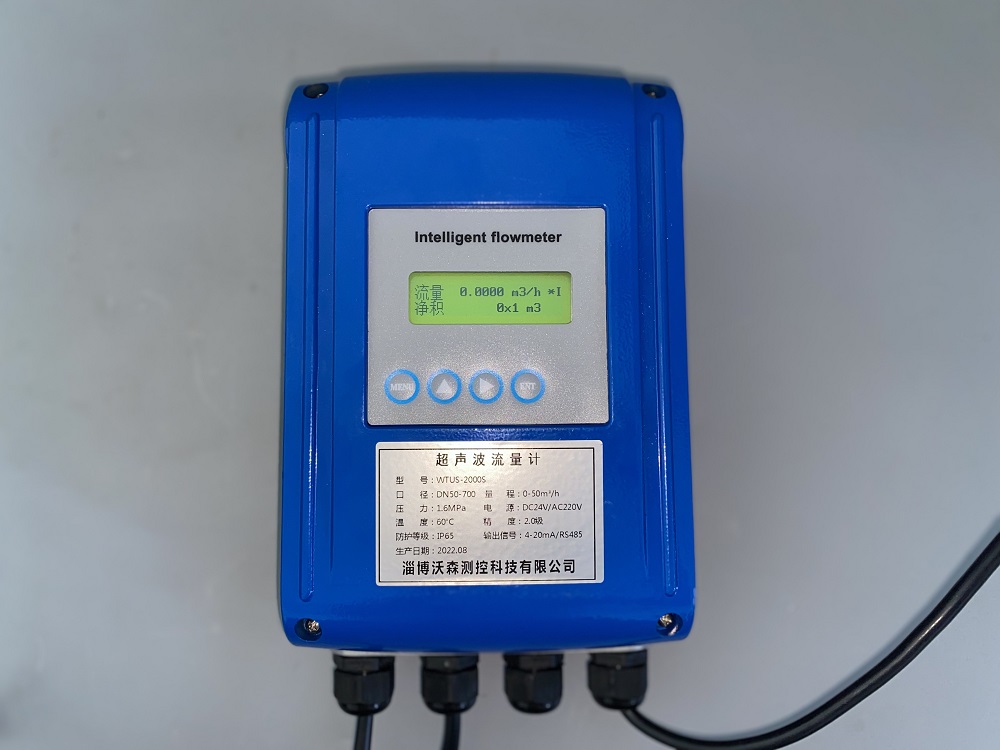

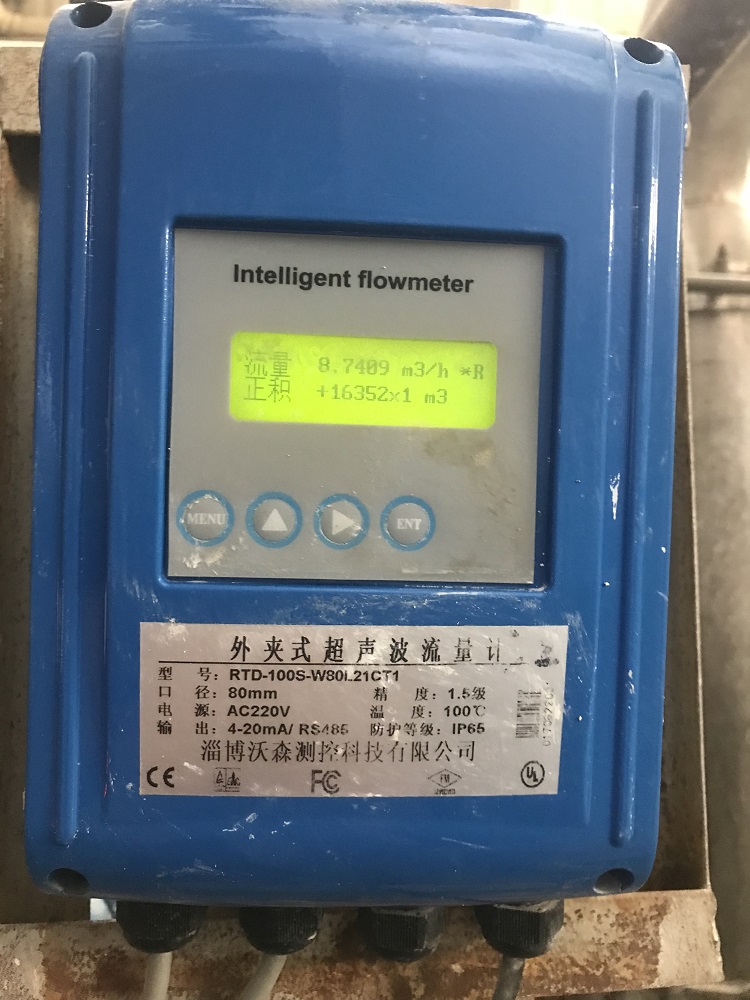

顯示	2×10漢字背光液晶顯示，顯示瞬時流量、流速、累積流量、信號狀態
電源	AC85-260V或DC8-36V 50/60HZ
功耗	≤1.5W
存儲溫度	-20～70℃
模擬輸入	3路4-20mA電流輸入，可輸入壓力、溫度、液位等信號；
模擬輸入	可連接兩路三線制PT100鉑電阻，實現熱量測量。
模擬輸出	電流信號：1路4-20mA輸出，阻抗600Ω，精度0.1%
	頻率信號：1-9999HZ之間任選，OCT輸出
	脈沖信號：正負凈流量及熱量累積脈沖，脈沖寬度6-1000ms
	數據接口：隔離RS485串行接口，支持MODBUS等協議
通訊協議	MODBUS協議，M-BUS協議
其他功能	日月年累積流量自動記憶功能，上、斷電時間和流量管理功能

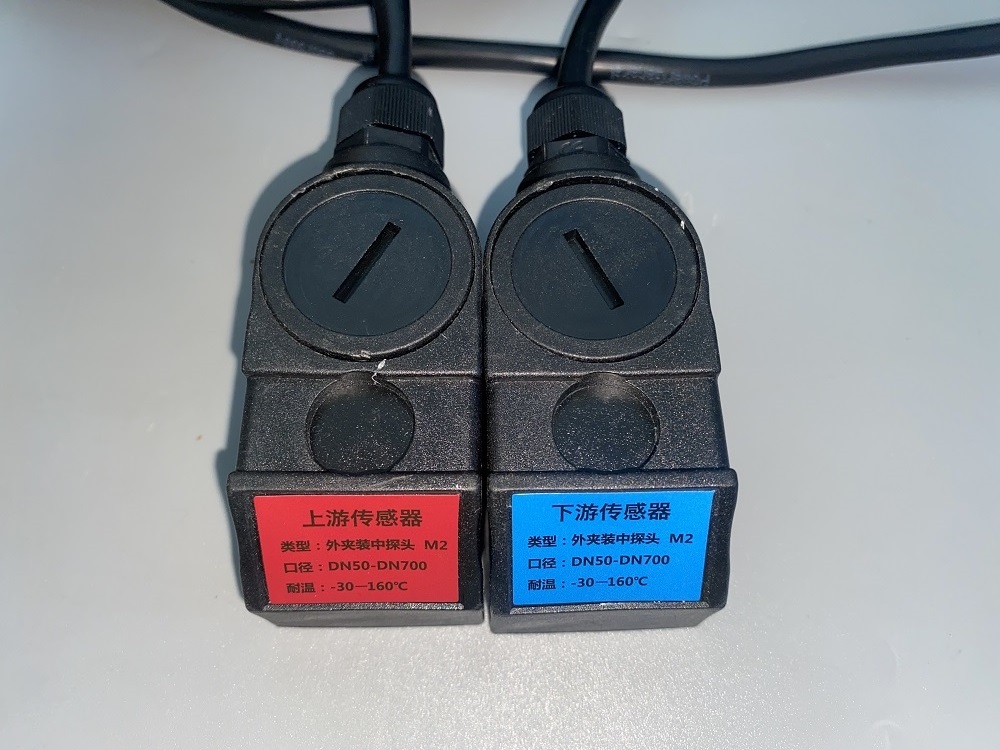

傳感器參數

技術參數	標準S1型	標準M1型	標準L1型	高溫S1H型	高溫M1H型
適用管徑	DN15~DN100	DN50~DN700	DN300~DN6000	DN15~DN100	DN50~DN700
材質	ABS					特殊材料
工作頻率	1MHz

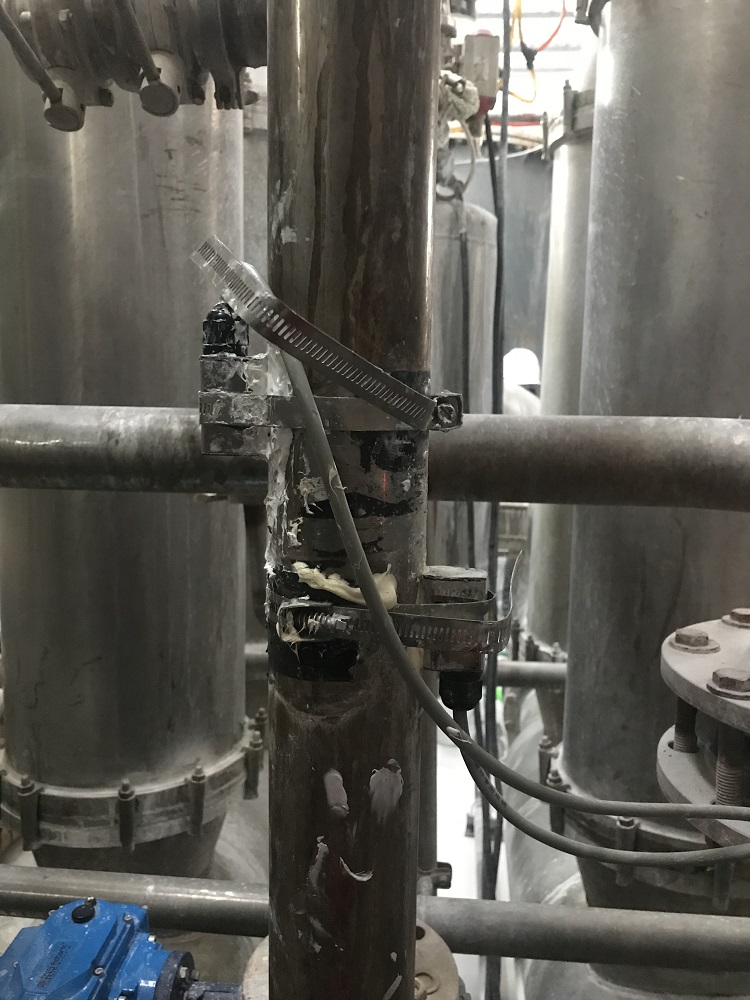

安裝方法	V(N、W)法	V、Z法	Z法	V(N、W)法	V、Z法
標 定	整機配對標定
磁性	有			無
適用溫度	0℃~70℃					0~160℃
防護等級	IP68（可浸水工作，水深≤3米）
外形尺寸	453030	604545	807055	908524	908229
質 量	75	250	650	94	150
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤10000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鋼、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。

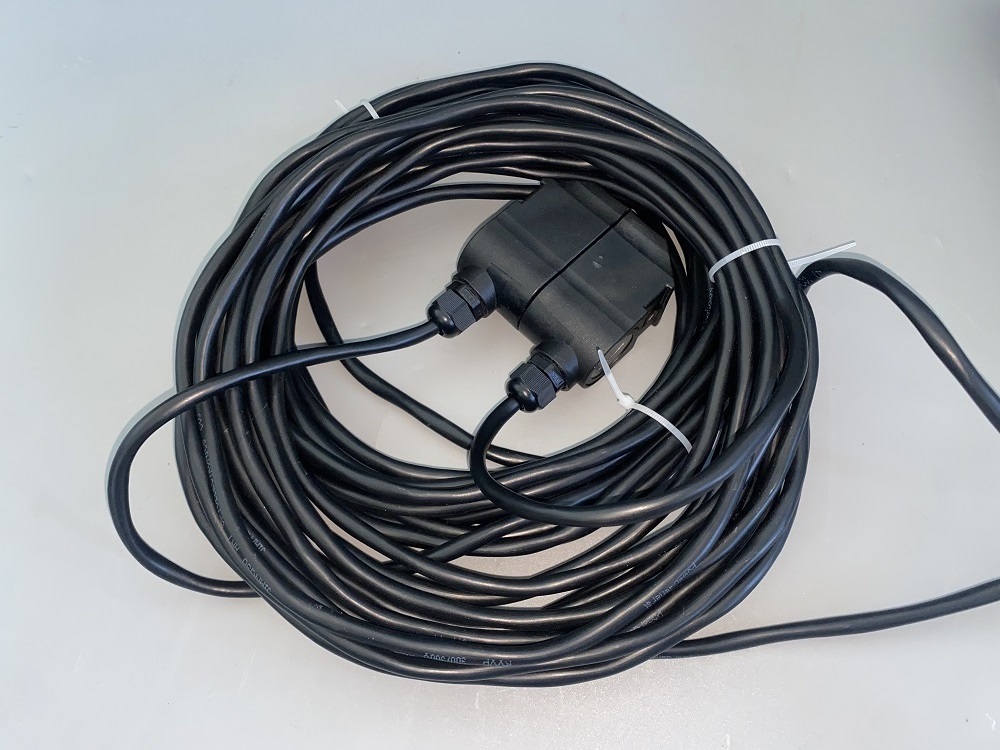

信號電纜	專用屏蔽電纜，單根可加長到500米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
