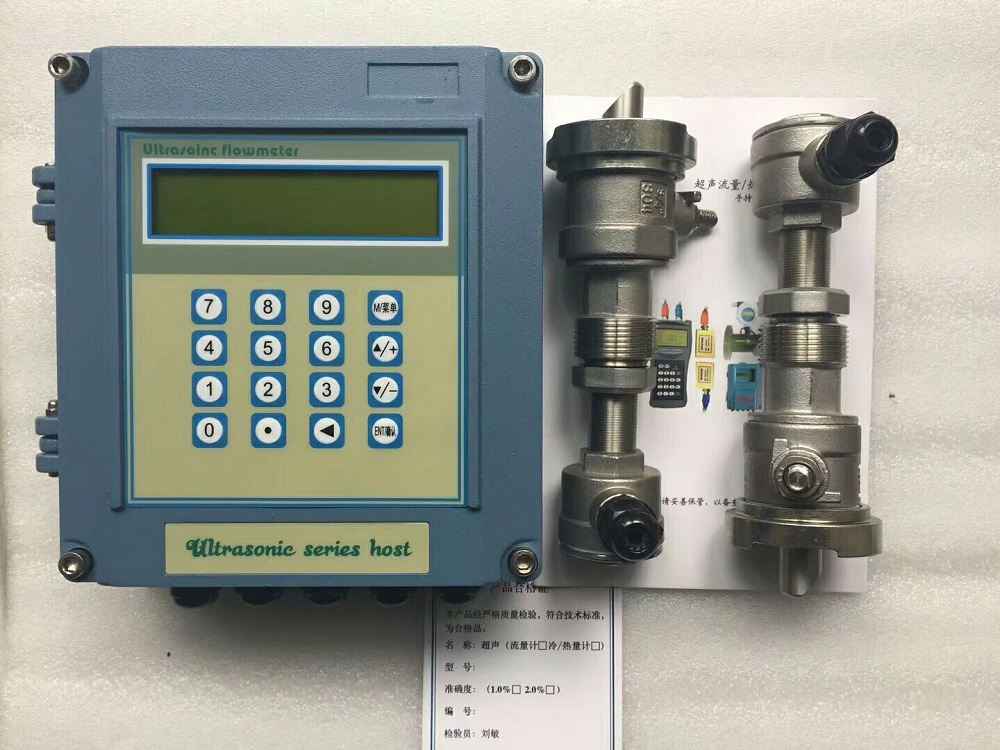

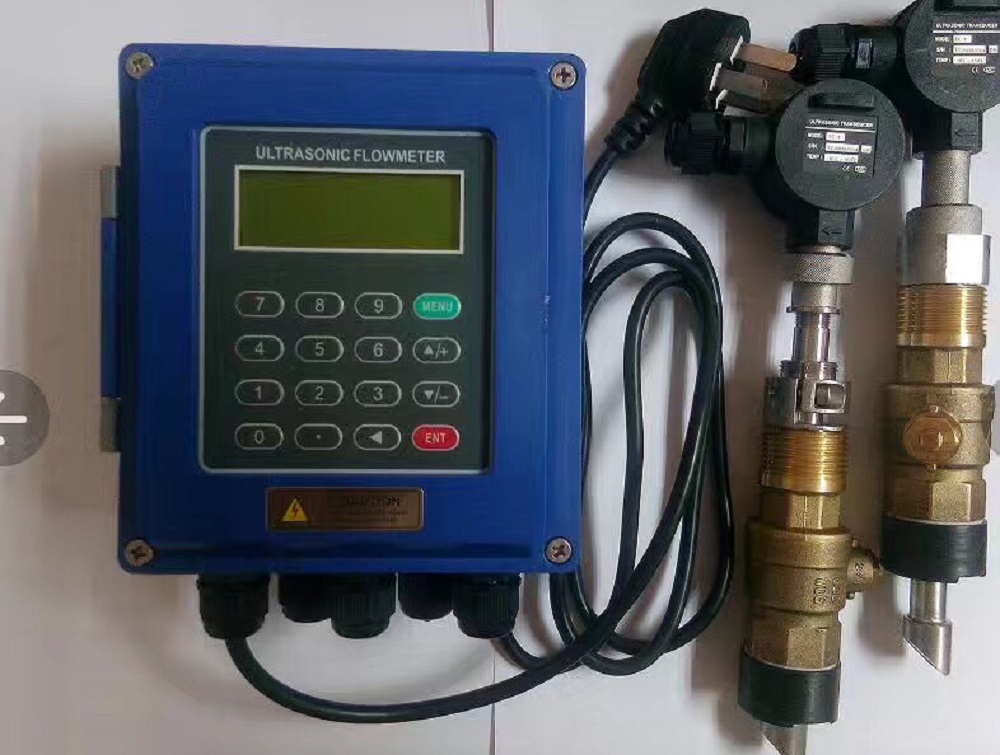

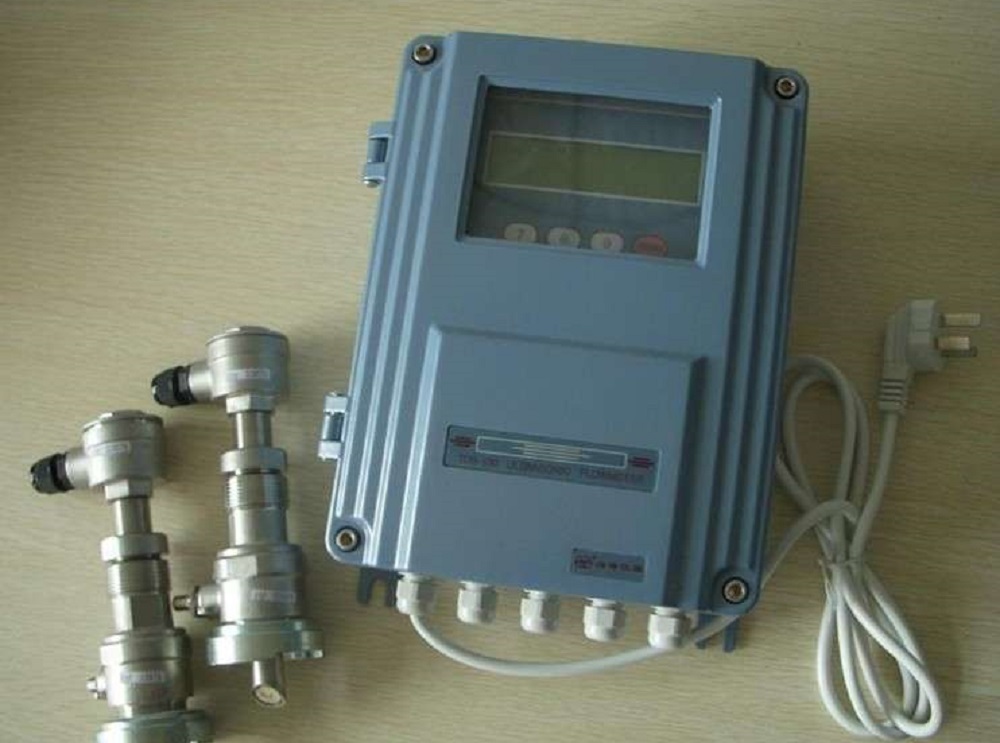

插入式超聲波流量計產品概述
插入式超聲波流量計利用了低電壓、多脈沖接收發射的原理,采用雙平衡信號差分發射、接收專利技術和硬件
無關化設計方法;通過選用新版、先進的集成電路和SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具
有相同的性能。靈活多變的全中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種
不同的工業現場;插入式傳感器解決了外夾式傳感器長時間工作信號衰減和管道內表面結垢而接收不到信號的

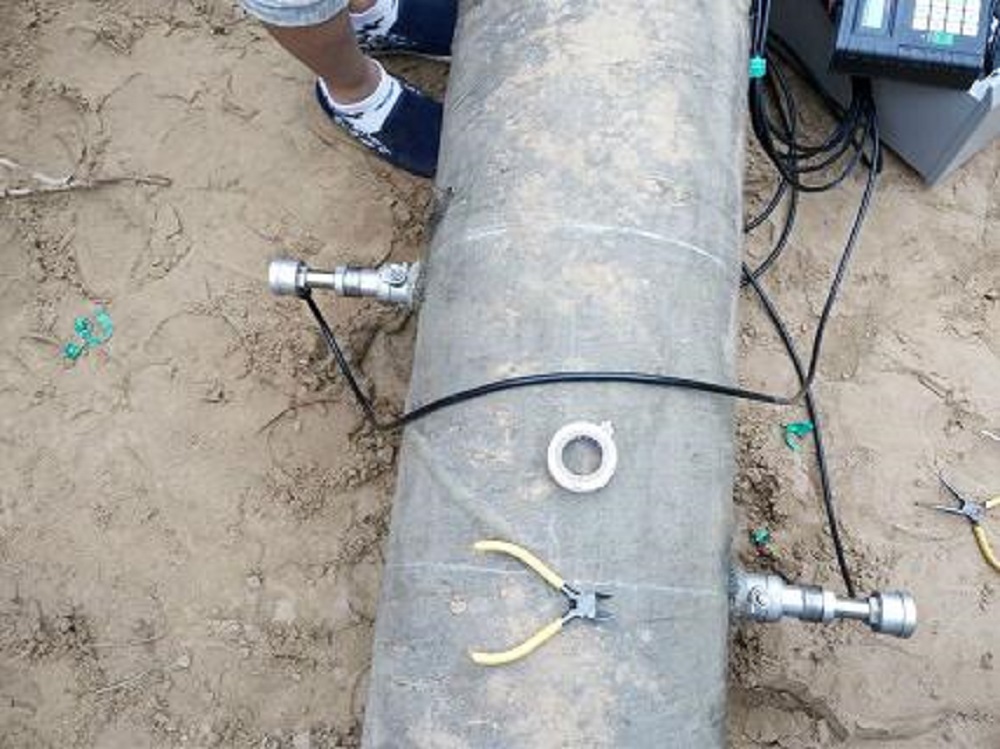

問題,不停產安裝??蛇m用于鋼管、鑄鐵、玻璃鋼、PVC和水泥等多種管道。一經推出就得到了廣大用戶并實
現了的認可,現已取代了外夾式傳感器成為了用戶的首選。
項目 | 性能/參數 | ||||
測量主機 | 準 確 度 | 1.0 % | |||
重 復 性 | 0.2% | ||||
流速范圍 | 0-64m/s | ||||
測量周期 | 500mS (每秒2次,每個周期采集128組數據) | ||||
測量原理 | 超聲波時差原理,4字節IEEE754浮點運算 | ||||
顯示接口 | 可連接2×10背光型漢字或者2×20字符型液晶顯示器 | ||||
操 作 | 外接16鍵輕觸鍵盤以及PC計算機設參軟件 | ||||
輸 入 | 3路4-20mA輸入可選,準確度0.1% ,可輸入壓力、液位、溫度等信號,也可以作為數字接口使用 | ||||
兩路三線制PT100鉑電阻輸入回路,可實現熱量計量功能(焓差法) | |||||
輸 出 | 電流信號 (可選模塊):4-20mA, 阻抗600Ω浮空,準確度0.1% 。 | ||||
通訊協議 | MODBUS協議、MBUS協議、FUJI擴展協議,推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 | ||||
其它功能 | 自動記憶前512日、前128個月、前10年的累積流量和工作狀態;自動記憶前30次上、斷電時間和流量并可實現自動或手動補加;
| ||||
工作電流 | 50mA (不連接鍵盤顯示和蜂鳴器不響的條件下) | ||||
備用電池 | 使用CR2032,在24VDC斷電條件下保持10萬小時數據不丟失 | ||||
環境溫度 | -10℃~70℃ (大于此溫度范圍要求請與廠家聯系) | ||||
工作時間 | 連續 | ||||
電 源 | 24VDC | 8~30VDC | 24VDC | 85~264VAC/24VDC | |
尺寸 | Φ84 | 116×62 | 92×36 | 150×95 | |
傳感器 | 外 縛 式 | 標準S型,適用管徑DN15~100mm 測量溫度0~160℃ | |||

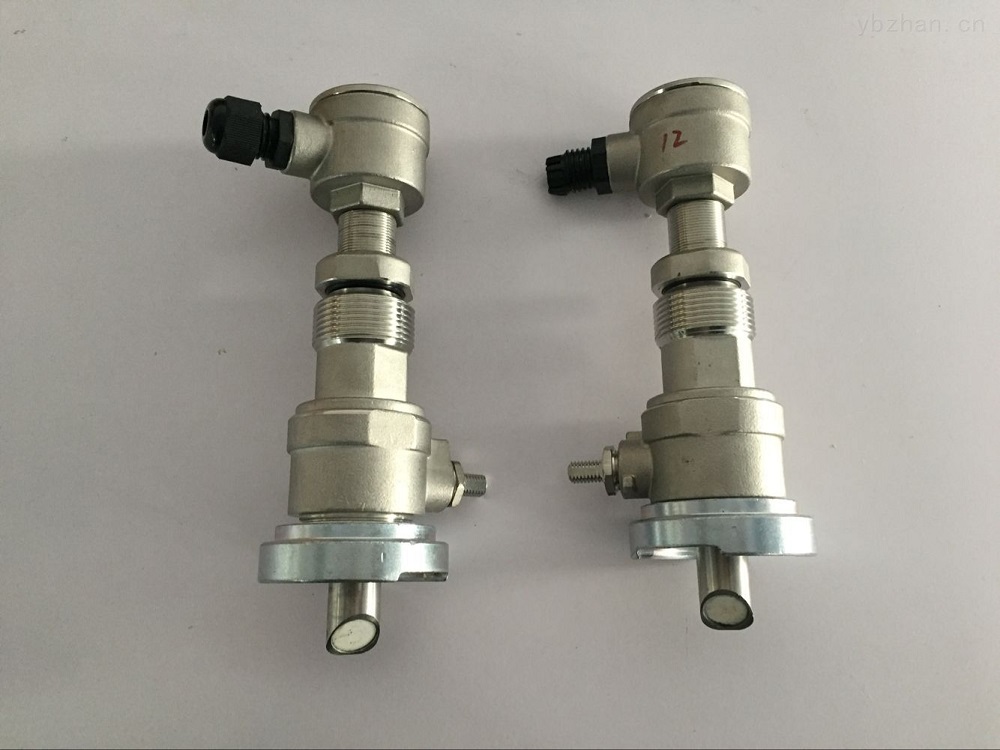

插 入 式 | 測量管道材質不限(不停產安裝)適用于管徑DN80以上。 | ||||
管 段 式 | π型管段式:適用于管徑DN25-DN40,整機測量精度±0.5% | ||||
信號電纜 | 專用SEYV75-2屏蔽雙絞線纜,出廠標配5米,特定場合單根可加長至500 米(不推薦)。 | ||||
防護等級 | IP68(可浸水工作) | ||||
可測管道 | 管 材 | 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等質地密致管道,允許有襯里。 | |||
襯 材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 | ||||
內 徑 | 15mm~6000mm(π型管段式內徑可小至2毫米) | ||||
直 管 段 長 度 | 上游≥10D,下游≥5D,距泵出口處≥30D。 | ||||
測量介質 | 種 類 | 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。 | |||
濁 度 | ≤20000 ppm,污水測量效果好,絕大多數污水管道可穩定測量。 | ||||
溫 度 | -40℃~160℃ | ||||
流 向 | 可對正反向流量分別計量,并可計量凈流量。 |
