孔板流量計基本原理與結構
發布時間:2021-10-26 11:05:08| 瀏覽次數:

  一、用

      標準環室孔板、法蘭孔板節流裝置是無刻度的流量測量裝置,它與氣動、電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽流經孔板所產生的壓差,又變送器將該壓差訊號轉換成比例的輸出信號,再有二次儀表或調節器,對被測量流量進行記錄,指示或調節。

    作用原理和結構

     1、基本原理

        在管道內部裝上孔板或噴咀等節流件,由于節流件的孔徑小于管道內徑,當流體流經節流件時,流束截面突然收縮,流速加快。節流件后端流體的靜壓力降低,于是在節流件前后產生產生靜壓力差(見圖 1),該靜壓力差與流體過的流體流量之間有確定的數值關系,用差壓變送器(或差壓計)測量節流件前后的差壓,實現對流量的測量。




2.節流裝置的結構

   節流裝置的結構如圖 2、3 所示:

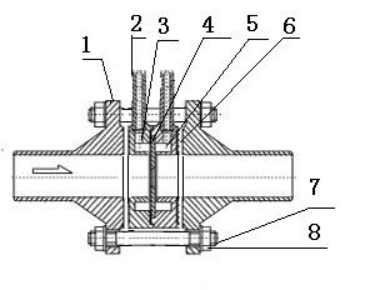

              圖 2、標準環室孔板節流裝置結構示圖(Pg25

                                                                 1、法蘭                   2、導管

                                                                 3、前環室                4、節流件

                                                5、后環室       6、墊

                                          7、螺栓                   8、螺母

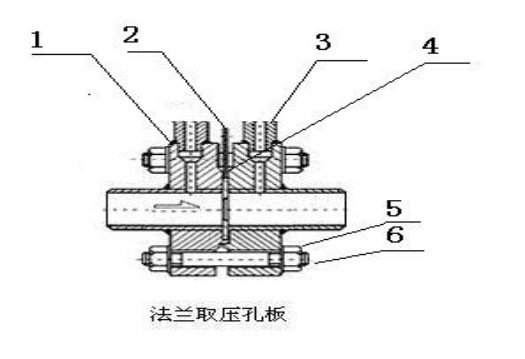

               圖 3、標準法蘭孔板節流裝置示意圖(Pg64

                                                  1、取壓法蘭  2、孔板  3、導壓

                                                         4、密封墊      5、螺母  6、螺栓


   選購流量計就選淄博沃森測控科技有限公司,我們將竭誠為您服務!
